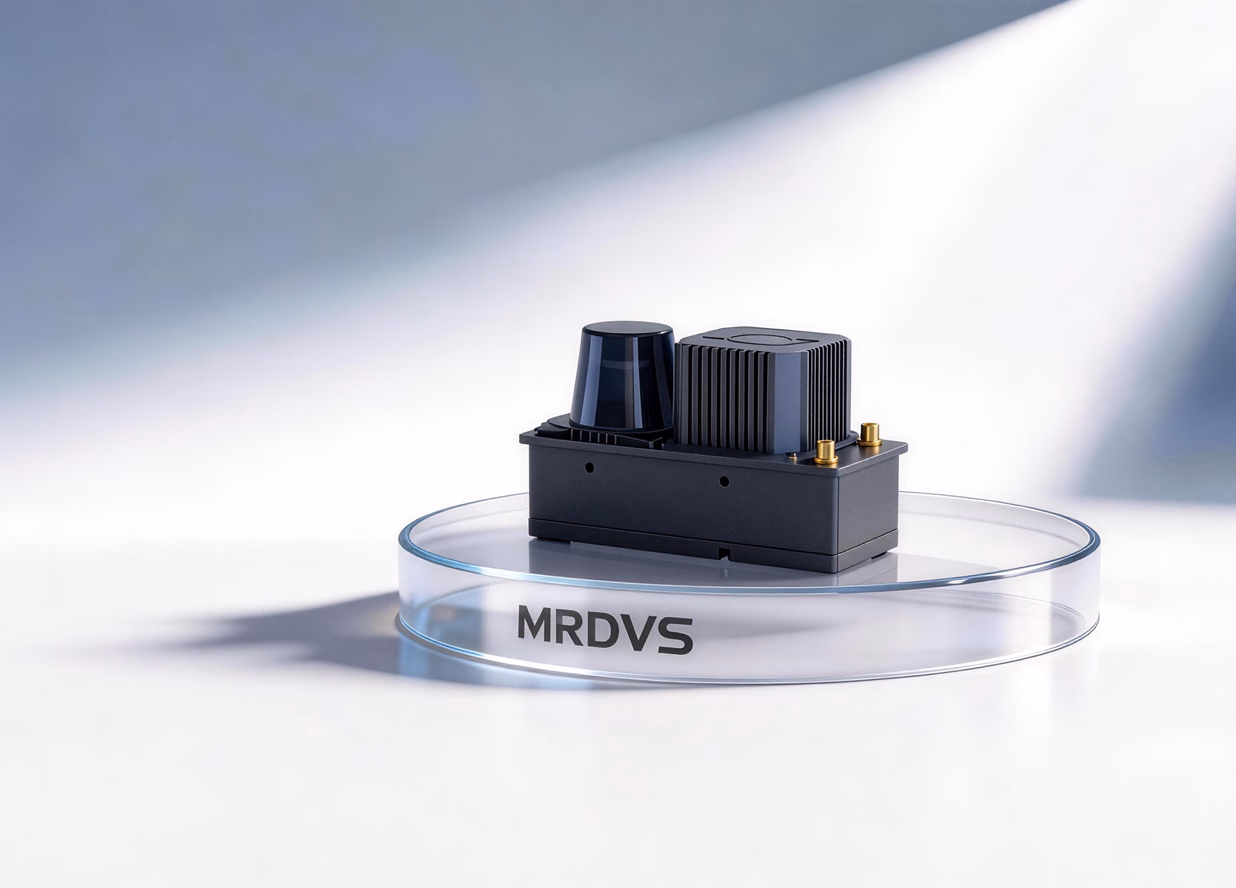

V2 Pro ナビゲーションコントローラー
製品概要
動作の仕組み
コントローラーには演算プラットフォームが統合されており、外部の産業用コンピューターは不要です。ロボットが対象エリアを移動すると、上向きカメラが環境特徴を取得し、2D LiDAR が平面輪郭を、IMU が運動データを提供します。コントローラーはこれらを融合して地図を作成し、位置推定結果を出力します。主な特長
108° × 57°の上向きカメラ、270°の 2D LiDAR スキャン、IMU を融合します。6 TOPSの NPU 性能と、マッピング・地図管理用の視覚的インターフェースを提供します。- Wi-Fi 6 と音声出力を統合し、手動フォークリフトの位置データ、音声案内、アラートに対応します。
- モバイルロボット、AGV、手動フォークリフト向けの屋内位置推定とナビゲーション統合をサポートします。
代表的な用途
- 工場物流: 倉庫、荷役場、作業場におけるロボットの位置推定とナビゲーション。
- 手動フォークリフトの高度化: 既存フォークリフトに位置推定機能を追加し、その位置データを上位システムに提供します。
V2 Pro の用途
仕様
基本仕様
インターフェース定義
コントローラーには、電源、Ethernet、CAN、I/O、音声出力インターフェースがあります。

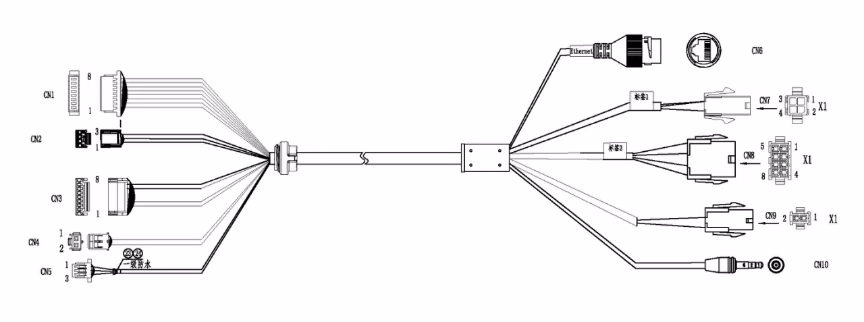

V2 Pro のインターフェース位置
CN8 I/Oピン配置
- 入力: 5–24 V で High アクティブ。
- 出力: 24 V / 100 mA 駆動に対応するプッシュプル出力。
製品構造
外観と寸法

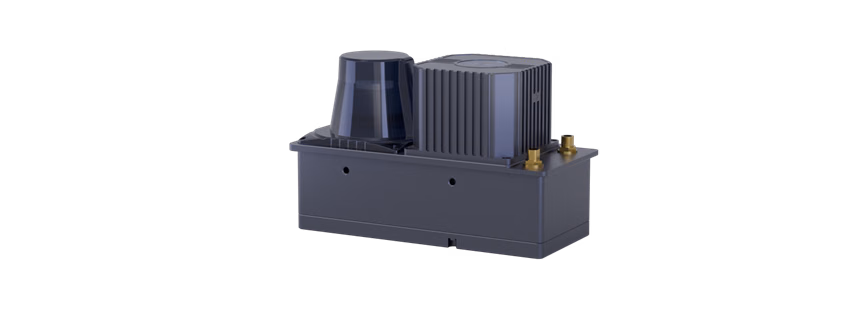

V2 Pro の外観
V2 Pro の外形図
構成部品

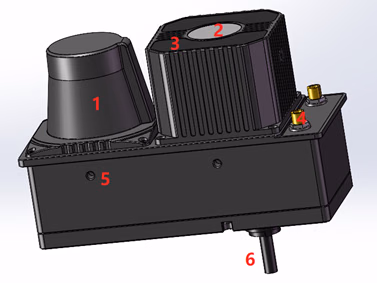

V2 Pro の構成部品（前面）

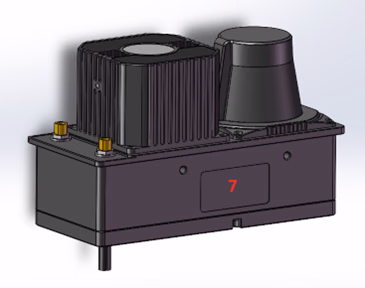

V2 Pro の構成部品（背面）
無線通信モジュール
コントローラーには、MU-MIMO と 2 ストリーム伝送に対応した2T2R 無線アダプターが搭載されています。Wi-Fi は 2.400–2.4835 GHz ISM 帯で動作します。実際のスループットは、ネットワーク構成、現場の干渉、接続デバイスに依存します。
統合と設置
検出範囲と座標系

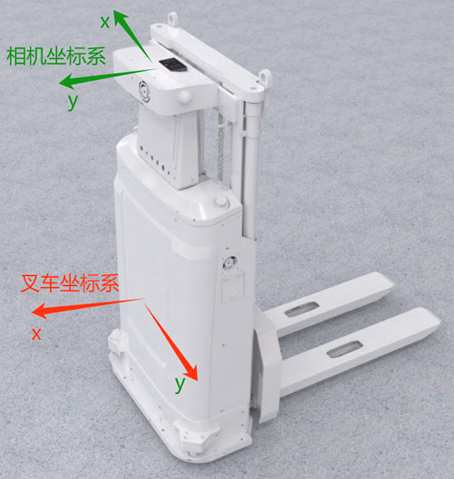

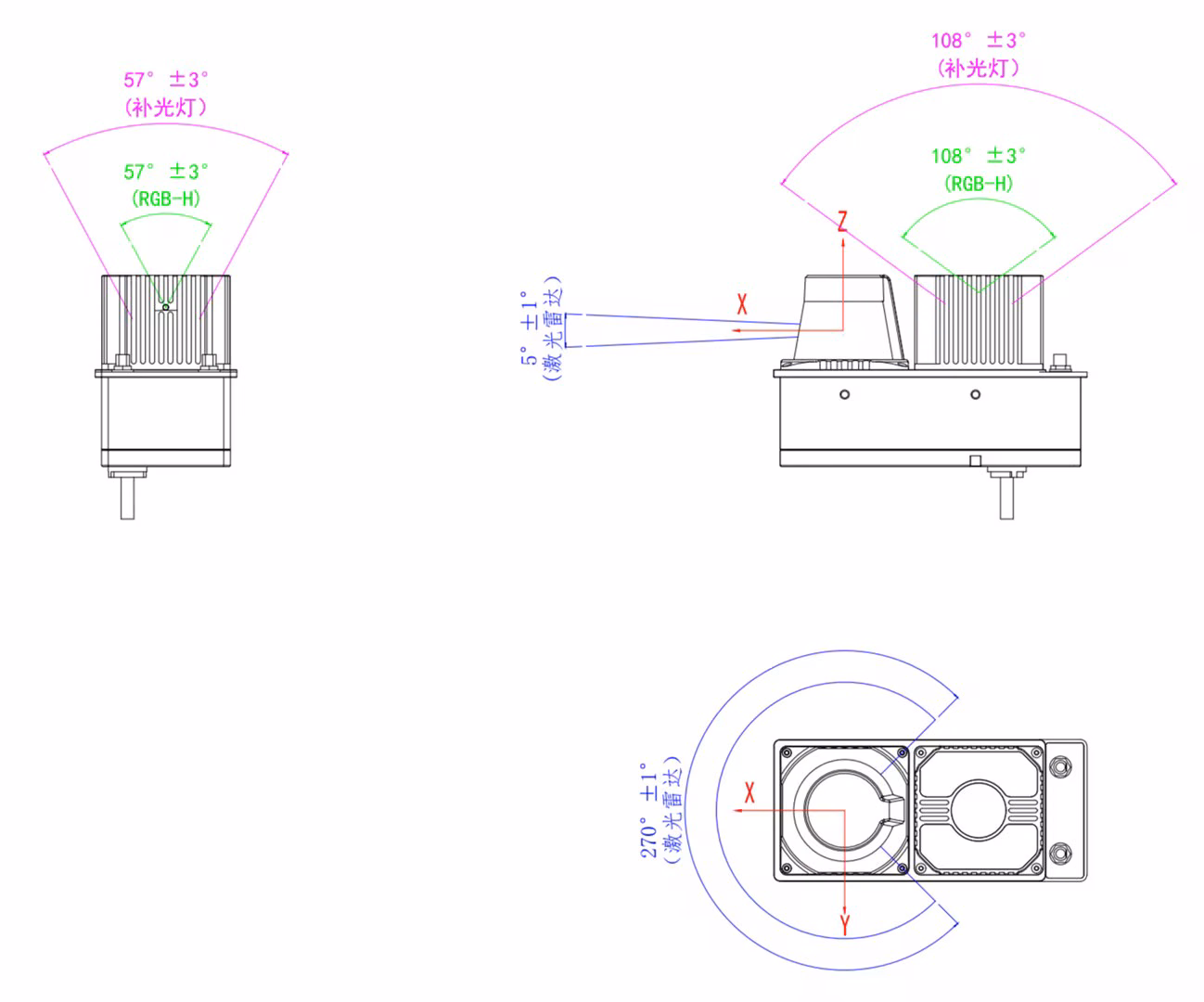

上向きカメラの検出範囲と座標系
設置
V2 Pro の設置
上位アプリケーションとSDK
ホストアプリケーションで、上向きカメラ画像、LiDAR 輪郭、位置推定状態を確認できます。統合については、MRDVS ホストアプリケーションガイドおよび Camera SDK 開発ガイドを参照してください。環境条件と信頼性
クイックスタート
パッケージ内容
デバイスの接続と確認

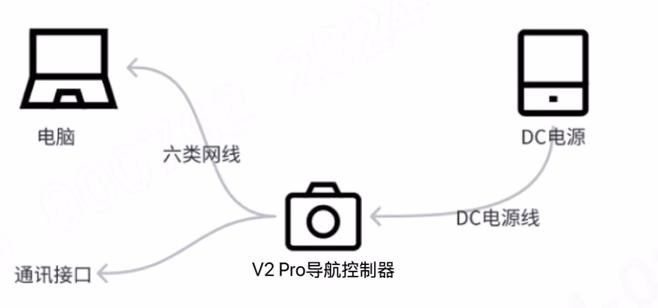

V2 Pro の接続テスト
1
電源を接続する
電源ケーブルをコントローラーの DC 入力に接続し、
24 V / 3 A の DC 電源を接続します。青色インジケーターがゆっくり点滅すれば、電源は正常です。インジケーターが消灯しているか赤色のままの場合は、電源コネクターとアダプターを確認してください。2
ネットワークを設定する
Cat 6 ケーブルでコントローラーの Ethernet インターフェースをコンピューターに直接接続します。工場出荷時 IP は
192.168.100.201 です。コンピューターを同じサブネットに設定し、ファイアウォールでデバイス通信を許可してください。LAN 上のブラウザーで http://192.168.100.201:9998 を開くと、パスワードなしで Web インターフェースにアクセスできます。3
データストリームを確認する
ホストアプリケーションを起動し、上向きカメラ画像が鮮明で、アーティファクトやコマ落ちがないことを確認します。複数の IP アドレスが検出された場合は、LAN の競合を解消して正しいデバイスを選択してください。
インターフェース概要

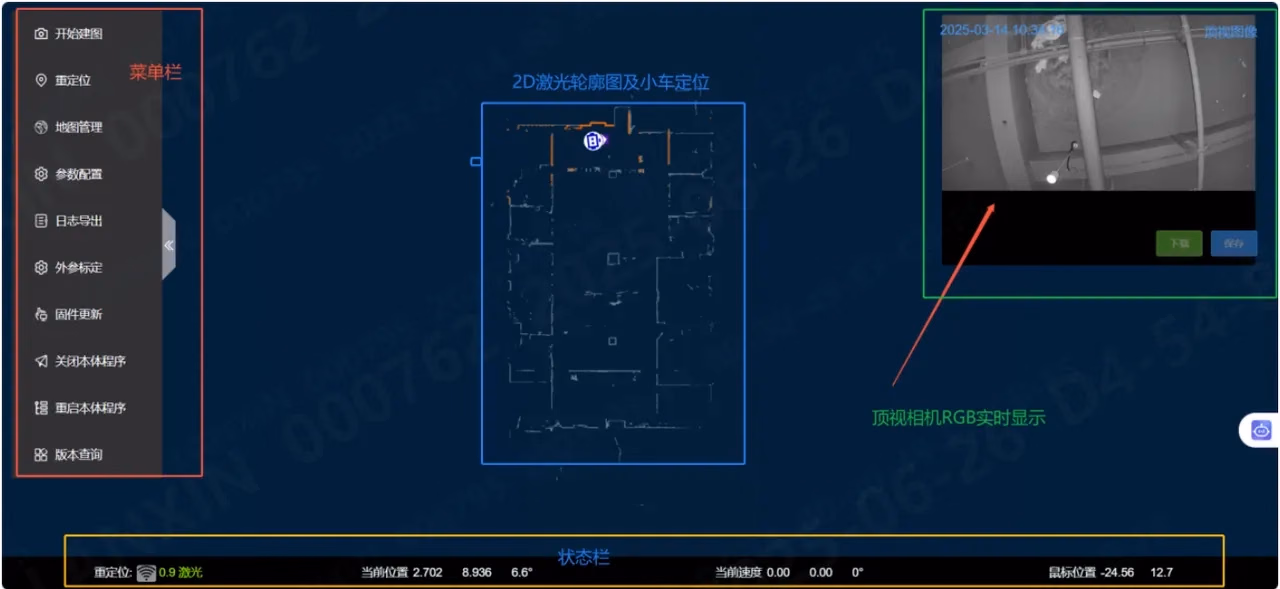

V2 Pro ホストアプリケーションのインターフェース
- 赤色領域: マッピング、再位置推定、地図管理などの機能メニュー。
- 青色領域: 読み込んだ 2D 輪郭地図と車両位置推定アイコン。
- 緑色領域: 上向きカメラのライブ RGB 画像。
- 黄色領域: 再位置推定信号強度、車両位置・速度、カーソル座標。信号色は緑（良好）、青（通常）、赤（不良）です。
マップを作成
1

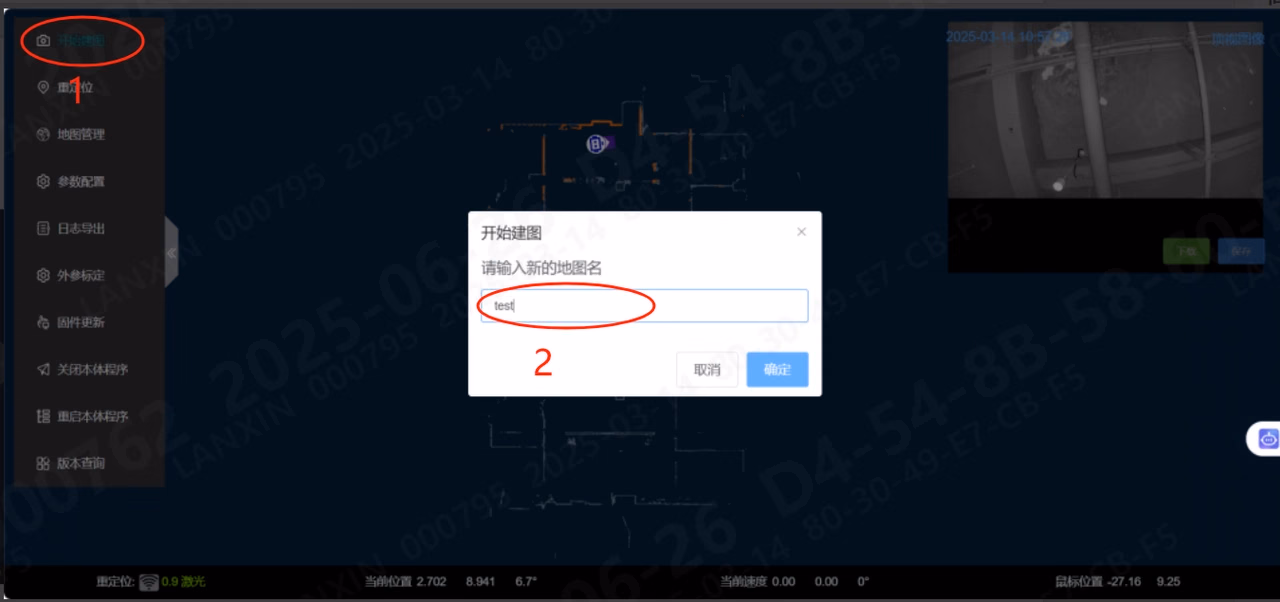

マッピングを開始する
メニューで Start mapping を選択します。
2
地図名を入力する
地図名には英字、数字、アンダースコアを使用できますが、数字で始めることはできません。
3
地図データを取得する
並進速度を

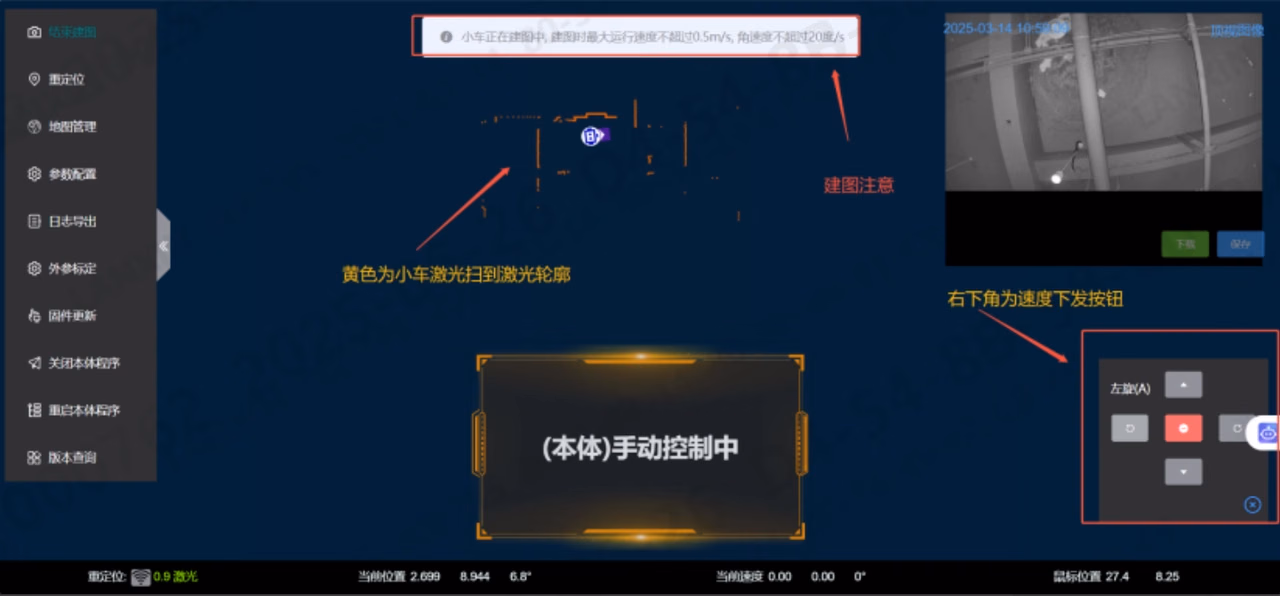

0.5 m/s 以下、角速度を 20°/s 以下に保ちます。インターフェースには LiDAR 輪郭と上向きカメラ画像が表示されます。マッピングインターフェース

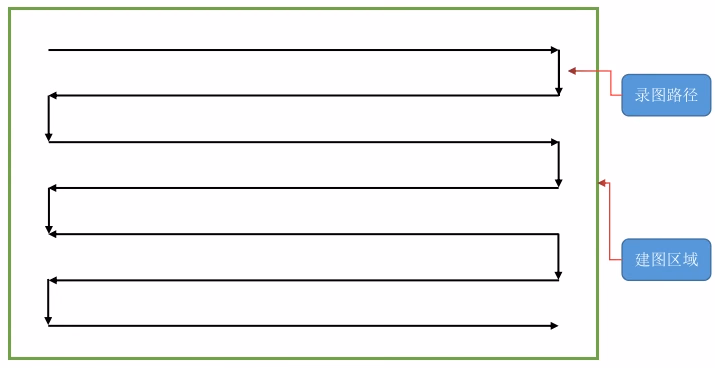

0.2 m/s 未満で、ゆっくり安定して走行します。直線経路と直角の旋回を使用し、同じ経路の反復やランダムな振動を避けてください。同方向の経路は約 3 分の 1 を重ね、平行経路の間隔は約 2 m とします。対象エリアまたは車両経路を可能な限り網羅してください。Recommended mapping path
4
マッピングを完了する
エリアをスキャンした後、メニューで Finish mapping を選択します。処理時間はスキャンしたエリアにより異なります。
マップを配置して適用
1
背景地図をデプロイする
Map management を開き、背景地図リストで新しい地図を見つけて Deploy を選択します。ホストで使用するすべての地図をデプロイしてください。背景地図は編集、エクスポート、削除できます。

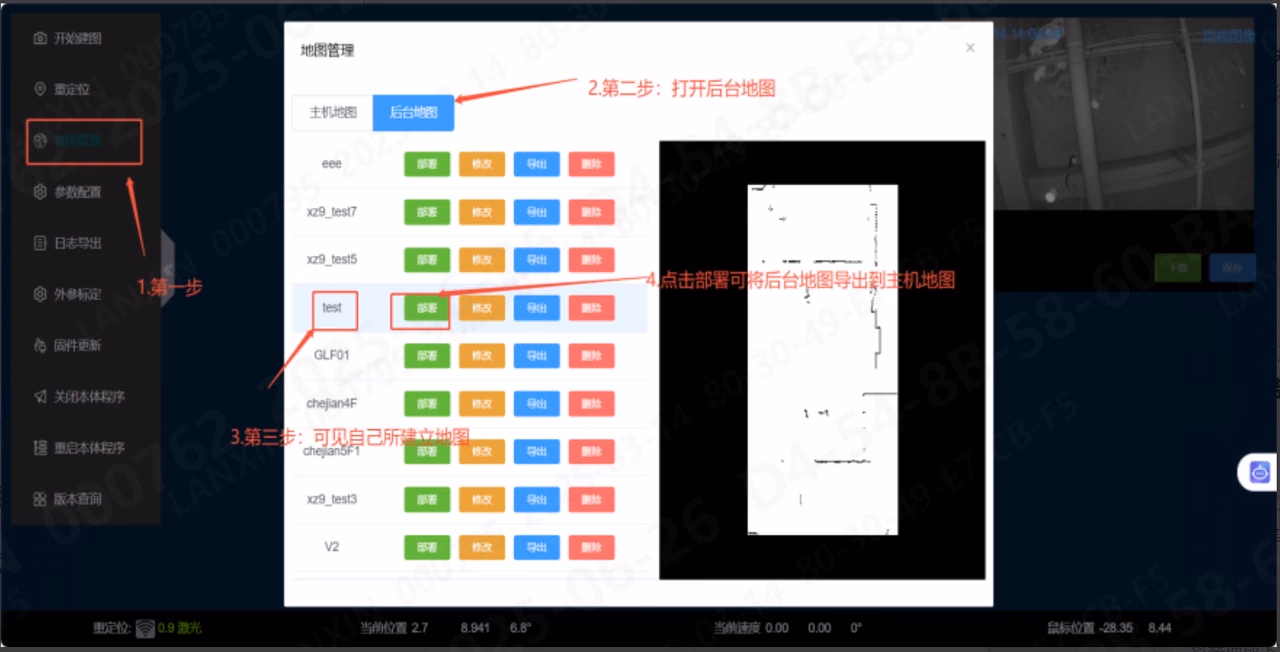

背景地図管理
2
ホスト地図を適用する
Host maps で Apply を選択します。地図を適用した後、反映させるためにコントローラーを再起動してください。ホスト地図はエクスポートまたは削除できます。

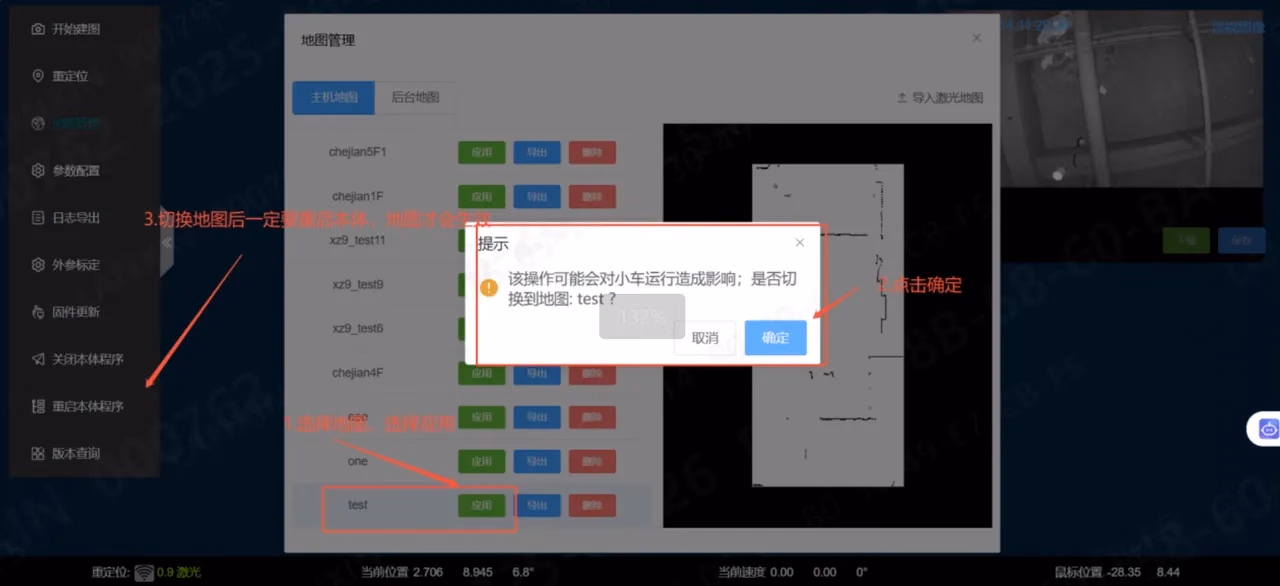

ホスト地図管理
再ローカライズとパラメータ設定

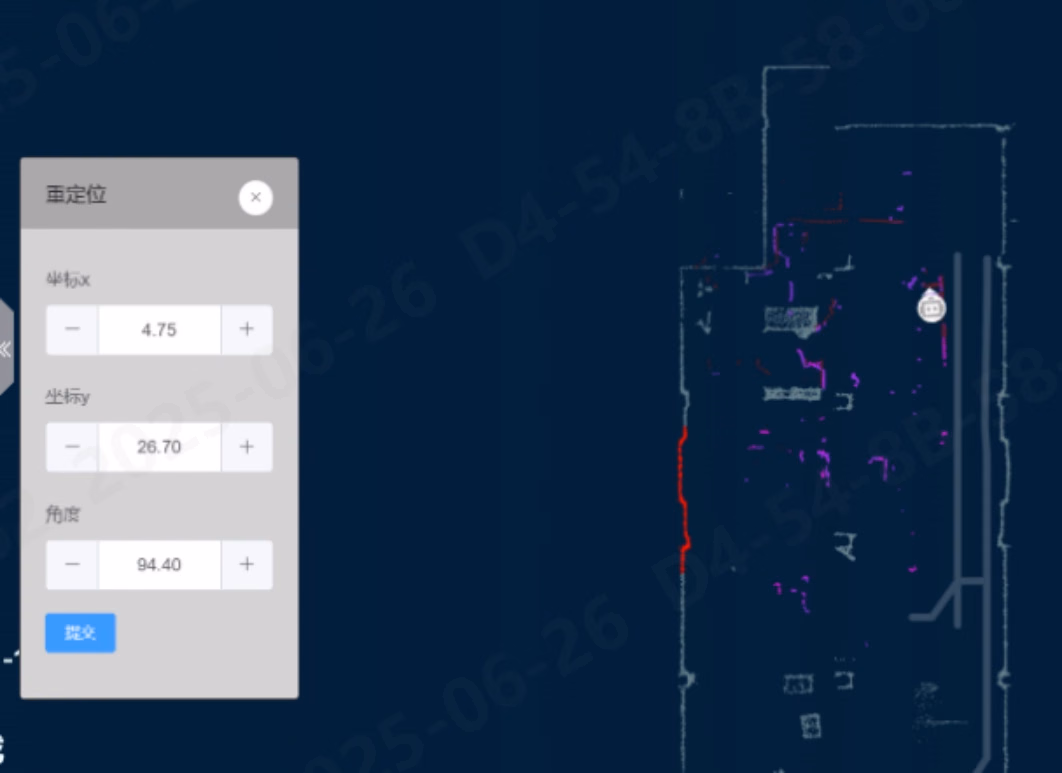

再位置推定インターフェース

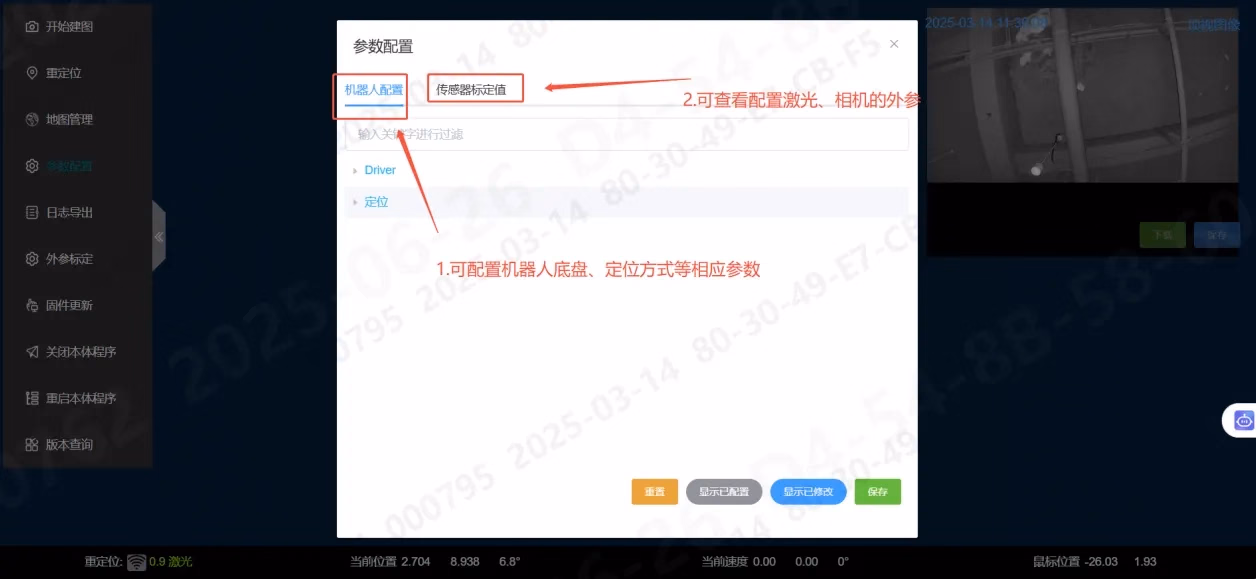

パラメーター設定インターフェース
トラブルシューティング
安全と適合性
レーザー安全
- 本製品は Class 1 レーザーを使用しています。
- 通常の使用条件では、EN 60825 に従って使用する限り、照射レーザーは人体に危険を及ぼしません。
- 設置、保守、トラブルシューティングでは、現場のレーザー安全手順に従ってください。光学部品を分解または改造しないでください。
レーザー安全ラベル
リチウム電池を含む
- 内蔵電池を自身で分解、改造、交換しないでください。
- 本機器を強い衝撃、圧壊、穿刺、高温、火気から保護してください。
- リチウム電池を含む機器の輸送、廃棄、リサイクルでは、地域の要件に従ってください。
リチウム電池ラベル
