En áreas industriales restringidas, líneas automatizadas y zonas de trabajo de almacenes, la entrada no autorizada puede crear un riesgo operativo. Esta solución utiliza una cámara 3D y software de reconocimiento de personas para detectar entradas en un área configurada e informar de los eventos a un sistema de nivel superior.
Solución de supervisión de la seguridad de las personas

​
Resumen de la solución

El sistema captura datos RGB-D con una cámara 3D M Series. El software de reconocimiento de personas comprueba si una persona cruza un límite dentro de la ROI configurada. Los eventos de detección pueden activar una alarma u otra acción en el sistema de nivel superior.

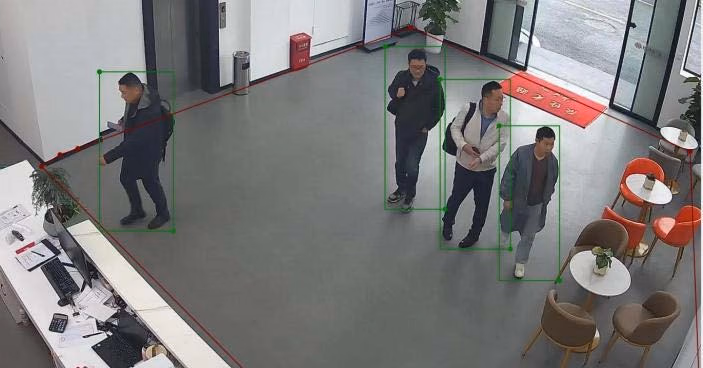

Flujo de detección de entrada en un área restringida

Flujo de detección de entrada en un área restringida

​
Componentes del sistema

​
Cámara de profundidad 3D M4 Pro

  • Proporciona información 3D sobre las personas que se desplazan en el espacio supervisado.
  • Resolución de profundidad: 640 × 480; resolución RGB: 1920 × 1080.
  • Alinea los datos RGB y de profundidad tanto espacial como temporalmente.
  • Puede ejecutar algoritmos compatibles en el dispositivo para reducir la necesidad de un ordenador industrial externo.

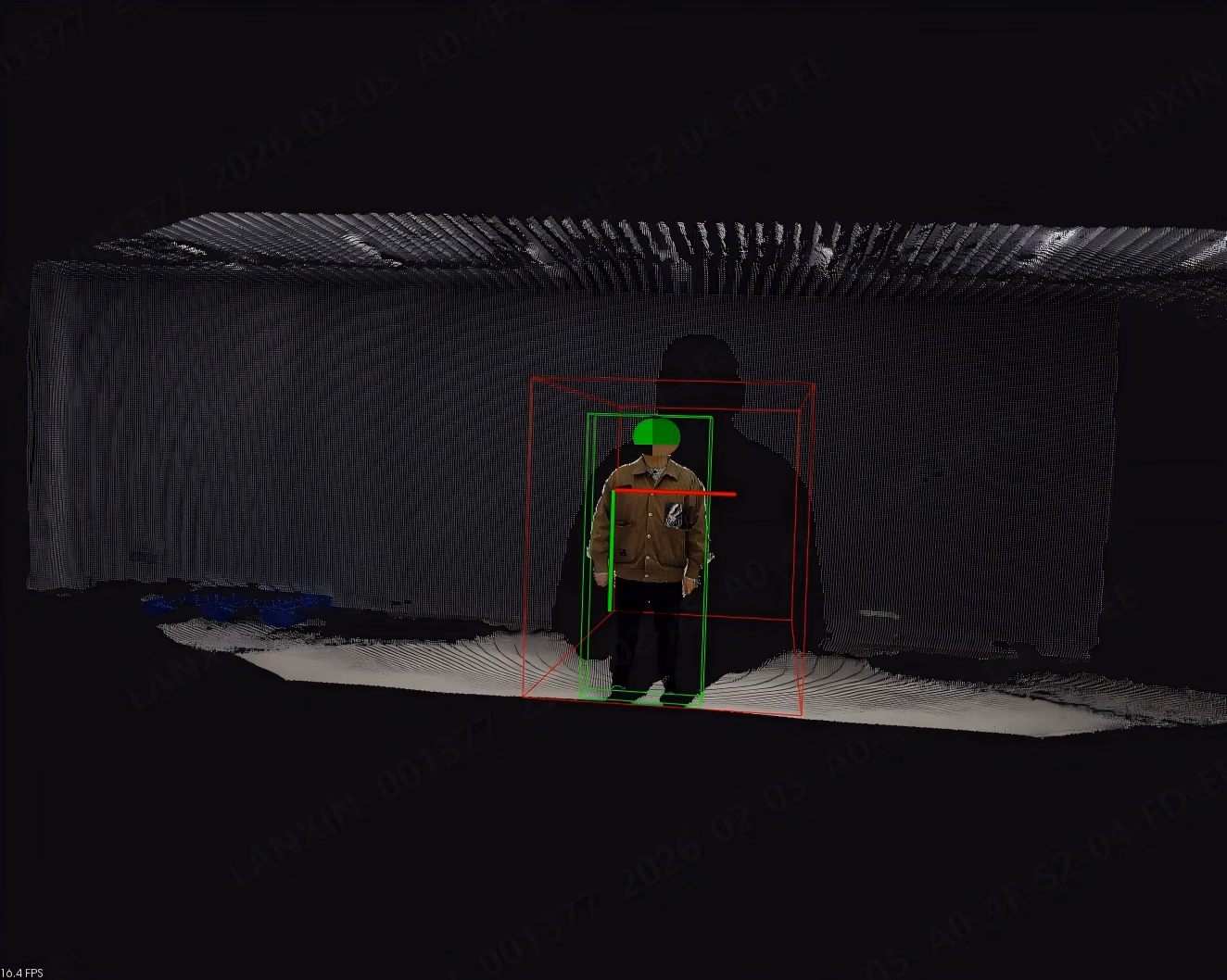

Implementación de M4 Pro para la supervisión de la seguridad de las personas

Implementación de M4 Pro para la supervisión de la seguridad de las personas

​
Software inteligente de reconocimiento de personas

  • Configura una región de interés (ROI).
  • Detecta e informa de las personas que cruzan el límite restringido.

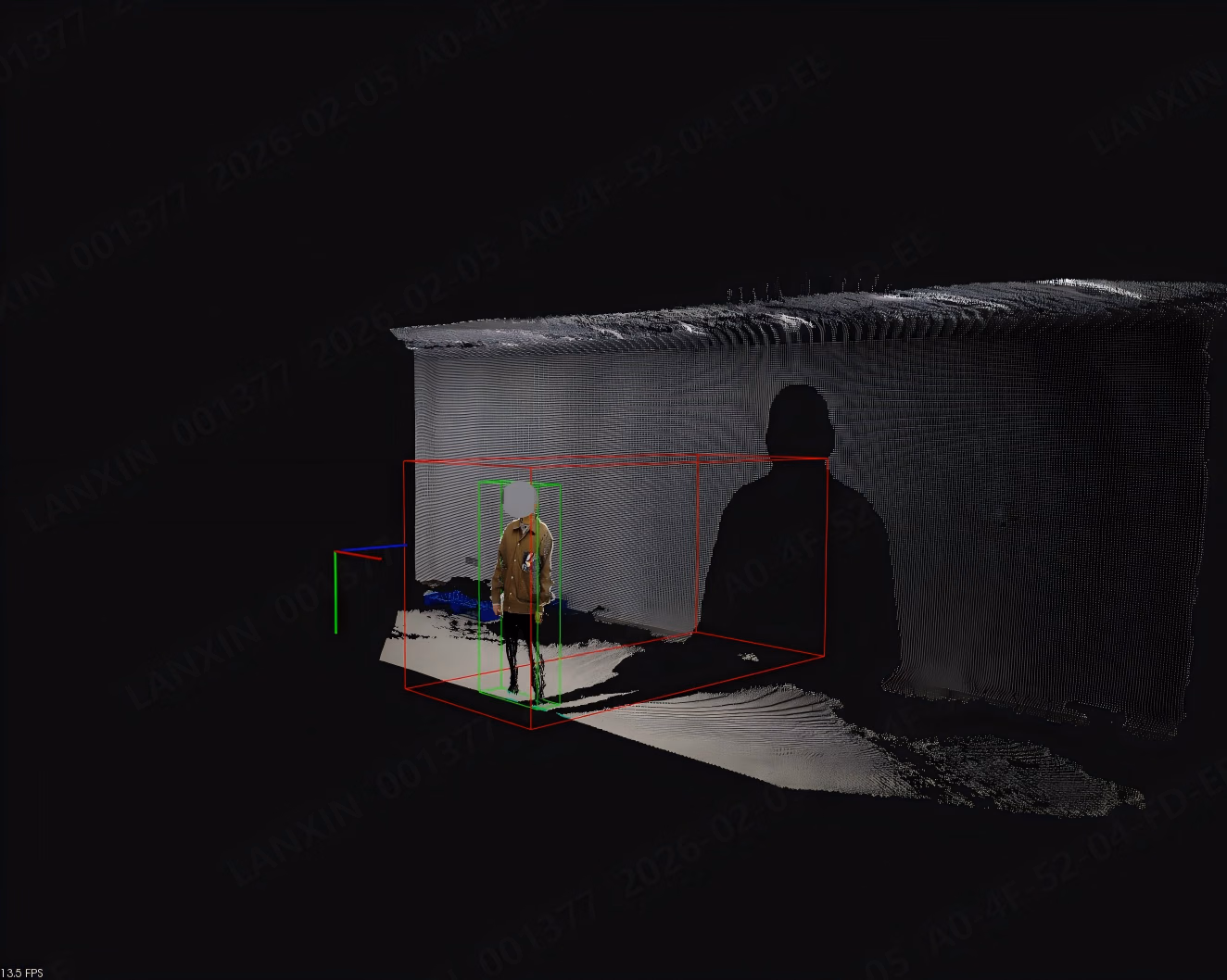

Configuración de la ROI del software de seguridad de las personas

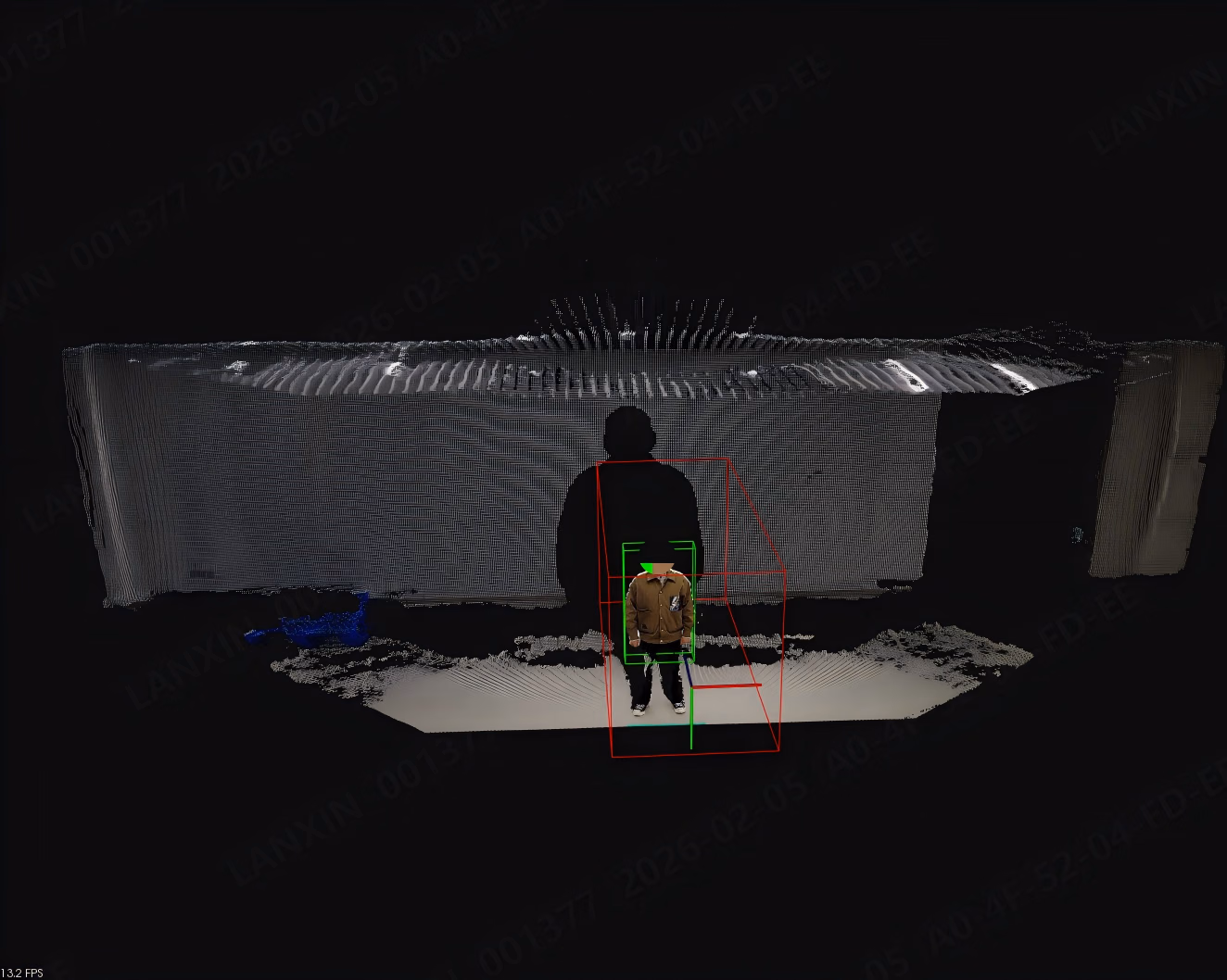

Resultados de detección del software de seguridad de las personas

​
Flujo de trabajo

1

Configura el área restringida

Define la ROI a partir de la distribución del sitio y el campo de visión de la cámara, y excluye las áreas que no formen parte de la tarea de detección.
2

Supervisa de forma continua

La cámara captura el área restringida mientras el software comprueba si una persona entra o cruza el límite configurado.
3

Informa del evento

Cuando se detecta un evento, el sistema lo informa al sistema de nivel superior, que puede activar una alarma, detener la operación u otra acción configurada.

​
Escenarios de aplicación

  • Líneas de producción automatizadas
  • Áreas de almacén y logística
  • Áreas de almacenamiento de materiales peligrosos
  • Talleres o laboratorios con requisitos de exclusión de personal

​
Notas sobre el rendimiento

Los registros de las pruebas originales informan de las tasas de falsos positivos y detecciones omitidas por fotograma en condiciones ideales de laboratorio. La prueba utilizó un campo de visión abierto, una persona sin obstáculos a menos de 5 m de la cámara, una velocidad de movimiento inferior a 3 m/s y buena iluminación ambiental. Los resultados reales dependen de la altura de la cámara, el campo de visión, las oclusiones, la postura, la iluminación, el desenfoque por movimiento y la configuración de los filtros.
Ajustar la ventana de filtrado del software cambia la estabilidad de la detección y el tiempo de respuesta. Usa los resultados del sitio objetivo como base para la aceptación.
Esta solución detecta a las personas que entran en un área. No sustituye a las cortinas fotoeléctricas, las paradas de emergencia, los enclavamientos, los controles de seguridad funcional ni la evaluación de riesgos del sitio. Implementa y valida las funciones de seguridad completas en un sistema que cumpla las normativas y normas aplicables.

​
Recomendaciones de implementación

  • Mantén limpia la lente y comprueba regularmente que no haya obstrucciones en el campo de visión de la cámara.
  • Valida el sistema en el sitio antes de implementarlo en áreas con mucho polvo, reflejos intensos u otras condiciones extremas.
  • Vuelve a validar el rango de detección y la cadena de respuesta después de cambiar la posición de la cámara, el área de detección o la lógica de acciones del sistema de nivel superior.
