1. 简介

体积检测算法是迈尔微视(MRDVS)开发的专属于体积测量场景使用,用于自研 M 系列相机在物流、快递、煤场、仓储等场景使用。体积检测算法在相机内部运行,无需搭配外置工控机。算法支持静态、动态检测。

软件只需用户进行相机外参标定、绘制检测范围,即可对单个 / 多个物体检测测量。外参标定可自动获取标定结果,可支持多相机拼接检测。

本文主要介绍迈尔微视体积检测功能部署及使用。

2. 体积检测应用场景

2.1 物流行业

  1. 通过获取货物的体积重量等信息,实现精细化运营,有利于提高车辆装载率,降低用车成本、运输成本以及人工成本,实现全流程的降本增效。

  2. 能快速检测货物/箱体体积重量,一键计算运费。配合地磅,还能有效地对货车和集装箱卡车进行测量,确保整车不超重。

2.2 快递行业

在快递收发的时候,借助智能体积测量设备,能快速获取货物的体积重量等信息,数据对接到内部系统,便于查找和翻查,既避免了数据丢失的问题,也有效减少了人工投入和提高作业效率。

2.3 煤矿行业

传统大型煤炭矿石堆体积测量方式通常采用全站仪、RTK单点测量方式,且需要人工对特征点进行精准提取。然而由于大型煤炭矿石堆通常不便攀爬,精准特征点的提取因而异常困难;同时单点测量方式测量数据密度小,也无法精准获取煤炭矿石堆的体积,导致作业效率极低。

2.4 仓储行业

在物流、仓储甚至一般工业行业中,AGV搬运货物,出入库需要进行货物体积、重量检测。

3. 解决问题

在物流、仓储等工业行业中,获取物品体积数量、掌握物品出入库情况对生产库存管理具有重要意义。然而传统解决方案始终面对着技术手段缺乏、测量误差大、人工管理效率低下及监管困难等难题。

迈尔微视ToF相机体积检测比雷达、结构光、2D相机更具有优势,迈尔微视相机部署简单,仅需相机固件支架、电源线、网线,算法在相机内部运行,无需多余工控机配置,使用更加便捷、成本相比雷达等更低。

4. 相机硬件部署指南

4.1 使用相机类型

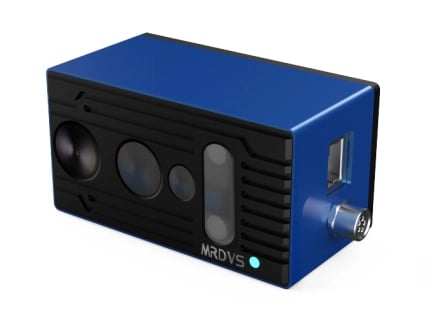

相机类型:M系列相机

相机用户手册:M系列ToF相机

体积测量完整图文部署说明:图 1

4.2 相机安装方式

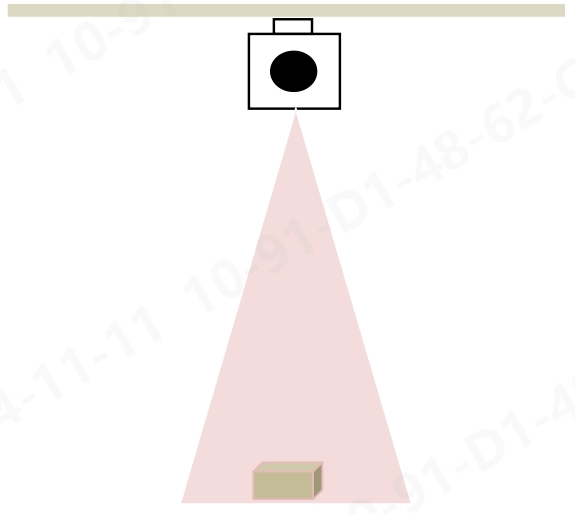

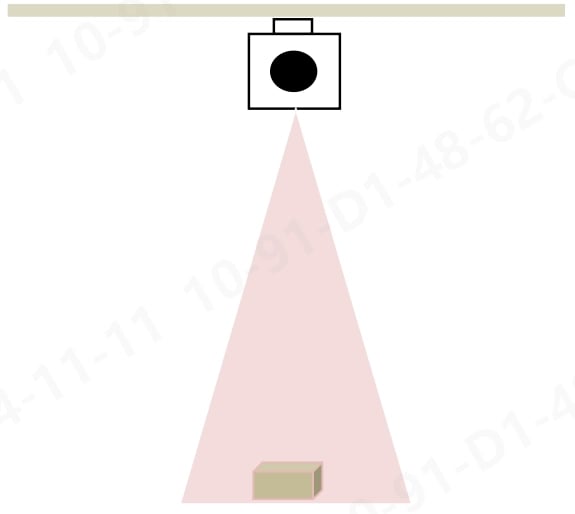

体积检测相机M4采用固定式安装方式,相机向下拍照,尽量保证相机镜面与地面平行,如下图为安装示意图。

体积测量完整图文部署说明:图 2

图4.1 安装示意图

4.3 相机连接

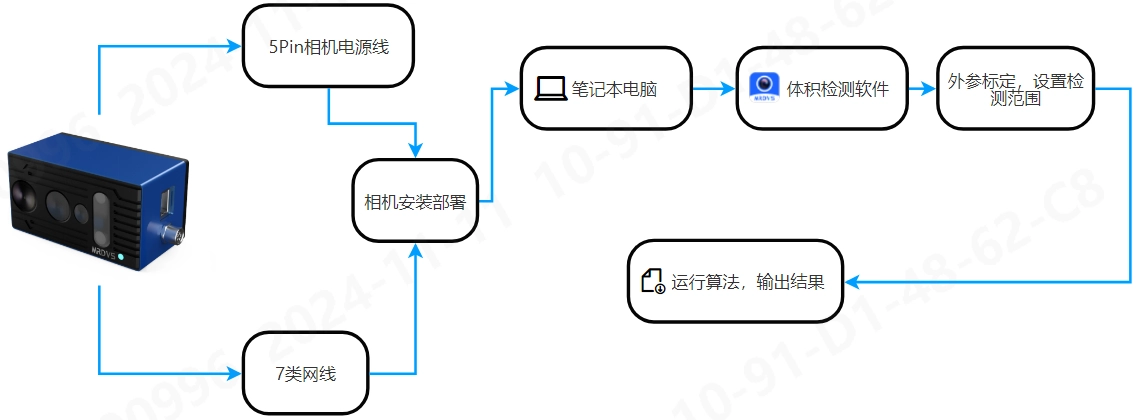

相机24V供电,通过超 6 类 / 7 类网线连接,相机安装部署后,通过笔记本电脑打开体积检测上位机软件,进行相机的外参标定和检测范围设置。算法会实时在相机内部运行,多台相机部署,需通过千兆交换机进行连接。

体积测量完整图文部署说明:图 3

5. 相机软件安装指南

5.1 软件安装流程

第一次使用软件,可以参照如下流程完成操作。

体积测量完整图文部署说明:图 4

5.2 体积检测上位机运行环境要求

建议运行体积检测上位机设备满足要求。

操作系统

Windows10 及以上

CPU

建议 Intel® Core™ i5 七代及以上

内存

8G 及以上

GPU

Intel(R) UHD Graphics/核显以上

5.3 安装相机上位机软件

  1. 相机上位机软件可通过迈尔微视知识库进行获取并下载。点击进行下载→软件下载

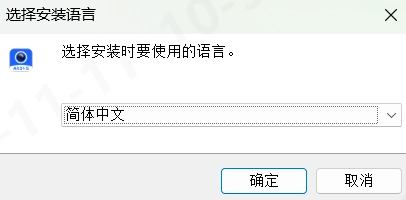

2、双击进行安装Lanxin-MRDVS上位机软件,需要上位机安装在c盘以外。

体积测量完整图文部署说明:图 5

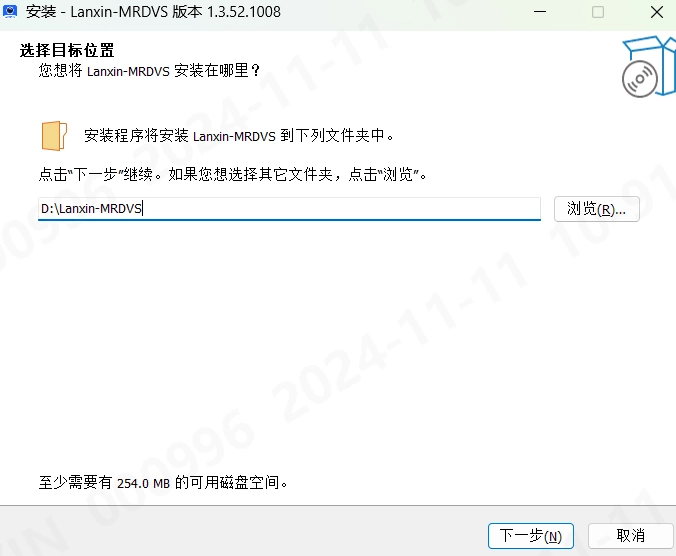

3、选择使用的语言后,点击【确定】,选择C盘以外的安装目录,并点击【下一步】。

体积测量完整图文部署说明:图 6

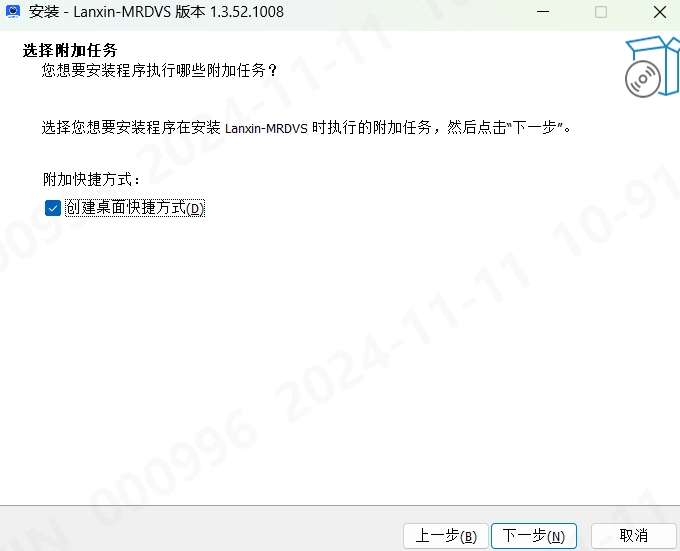

4、勾选【创建桌面快捷方式】,点击【下一步】。

体积测量完整图文部署说明:图 7

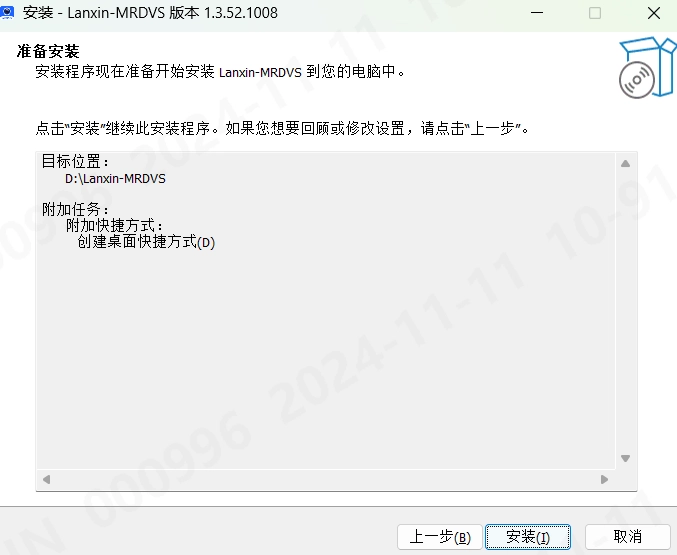

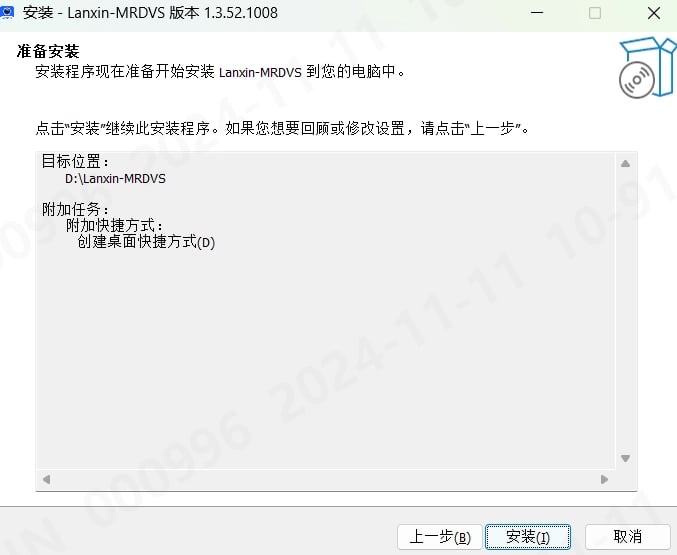

5、点击【安装】按钮,开始安装软件。

体积测量完整图文部署说明:图 8

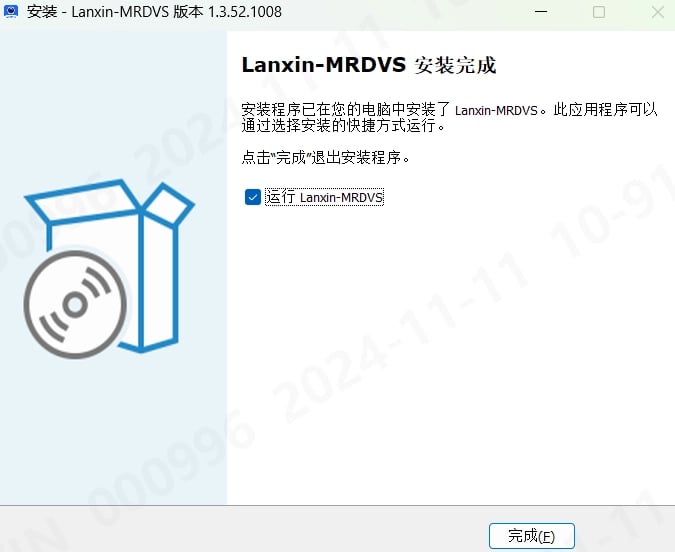

6、安装完毕后,可运行相机上位机软件。

体积测量完整图文部署说明:图 9

5.4 安装体积检测上位机软件

  1. 将获得的体积检测上位机软件,复制到相机上位机 \Lanxin-MRDVS\Tools 中。

体积测量完整图文部署说明:图 10

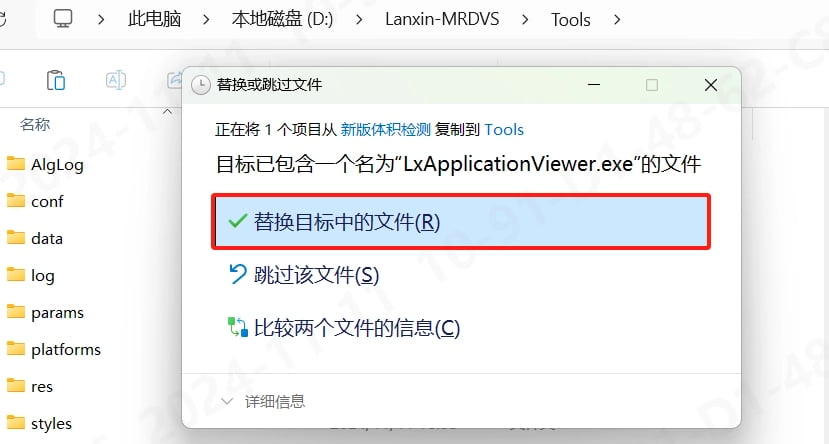

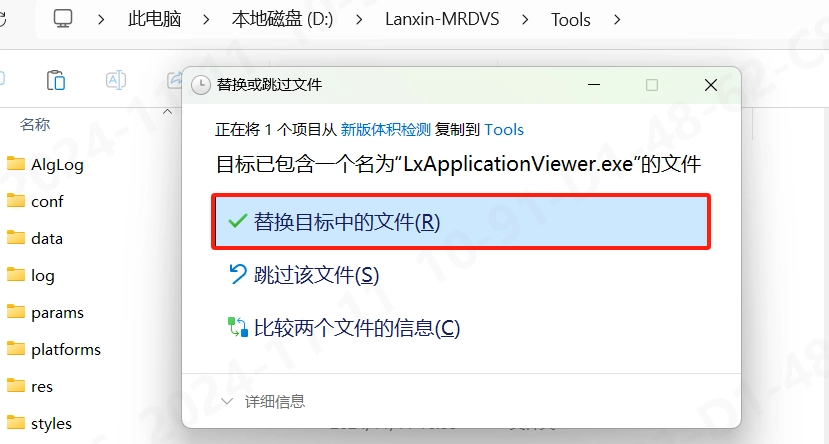

2、替换时,选择【替换目标中的文件】。

体积测量完整图文部署说明:图 11

3、双击点开即可运行软件。

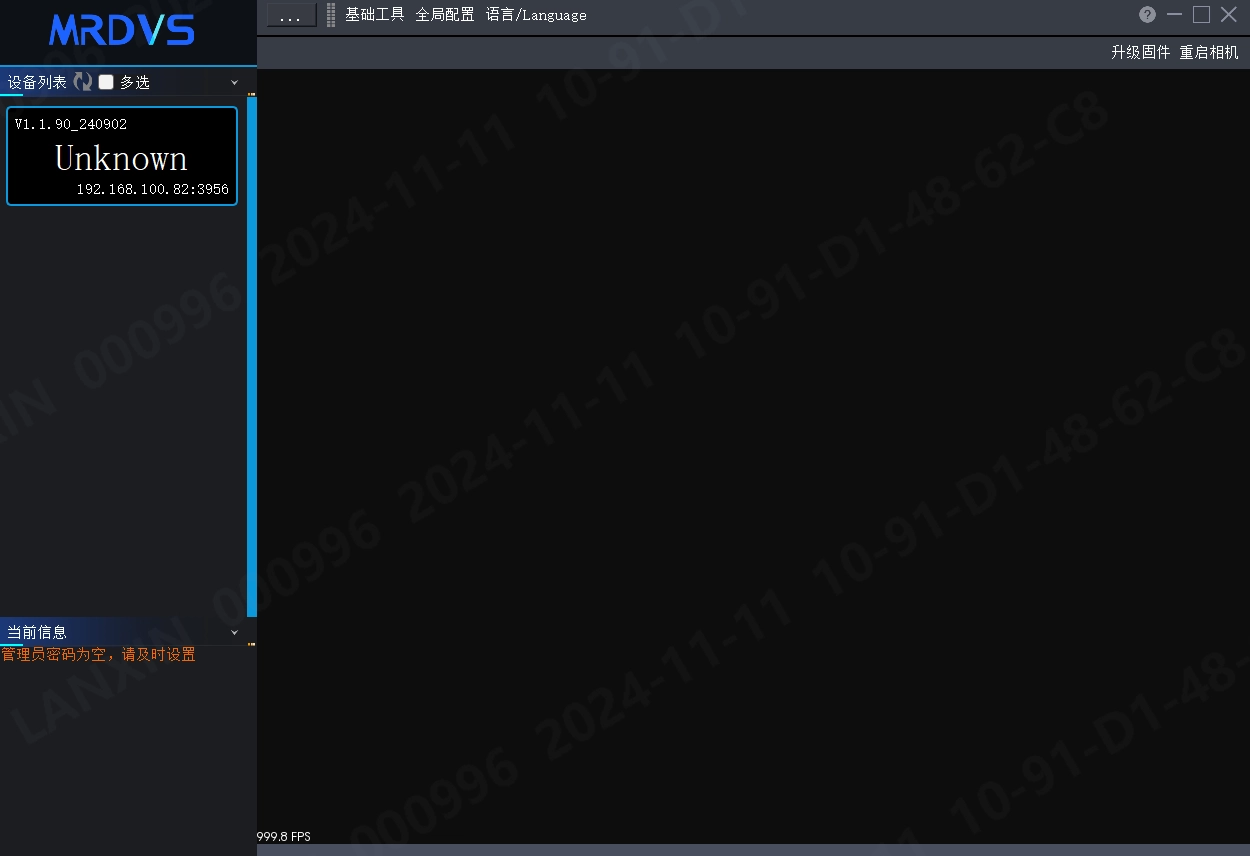

4、左侧设备列表栏,相机状态处于【Unknown】表示相机没有体积检测算法。

体积测量完整图文部署说明:图 12

5.5 体积检测软件升级

体积检测软件升级,仅需要替换“.exe”文件。

5.6 算法升级

  1. 相机算法升级需要打开相机上位机软件,双击【LxCameraViewer】。

体积测量完整图文部署说明:图 13

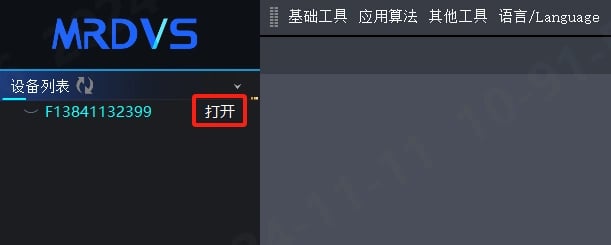

2、点击【打开】按钮,进行查看相机成像。

体积测量完整图文部署说明:图 14

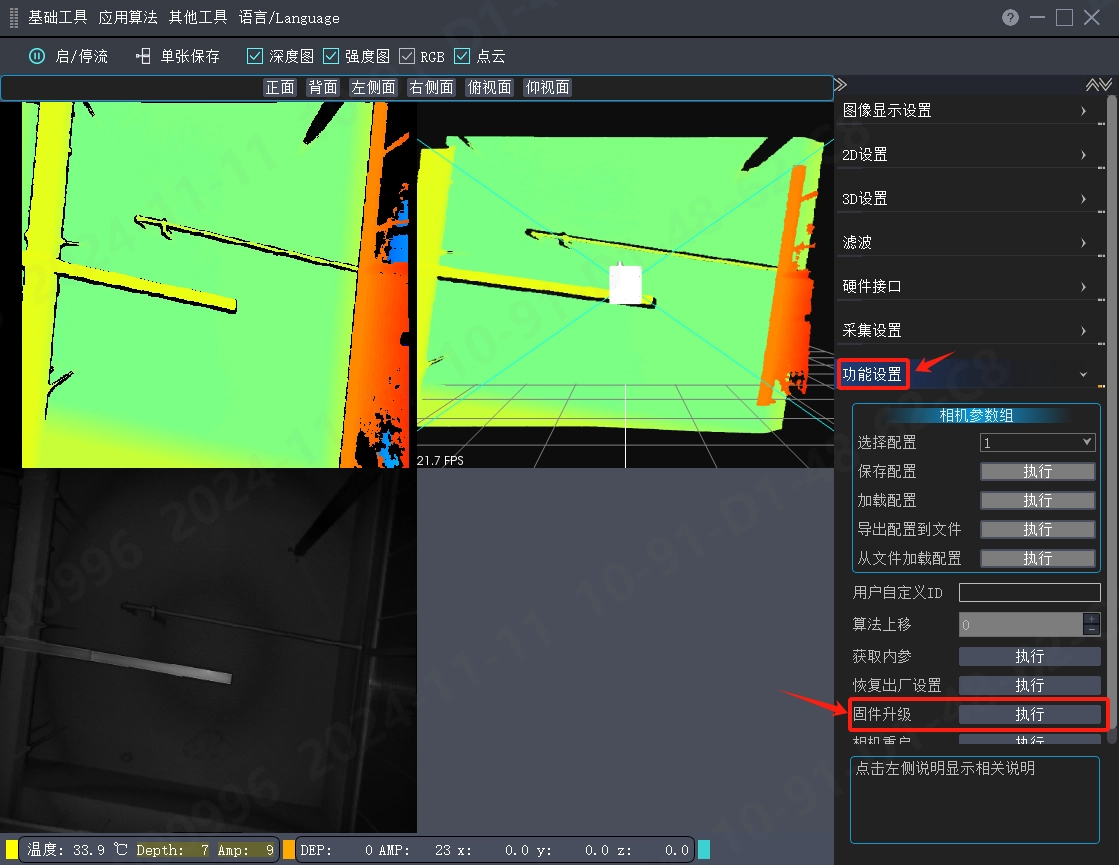

3、点击基础工具→功能设置→【固件升级】,进行体积检测算法刷入。(算法请找技术支持人员获取)

体积测量完整图文部署说明:图 15

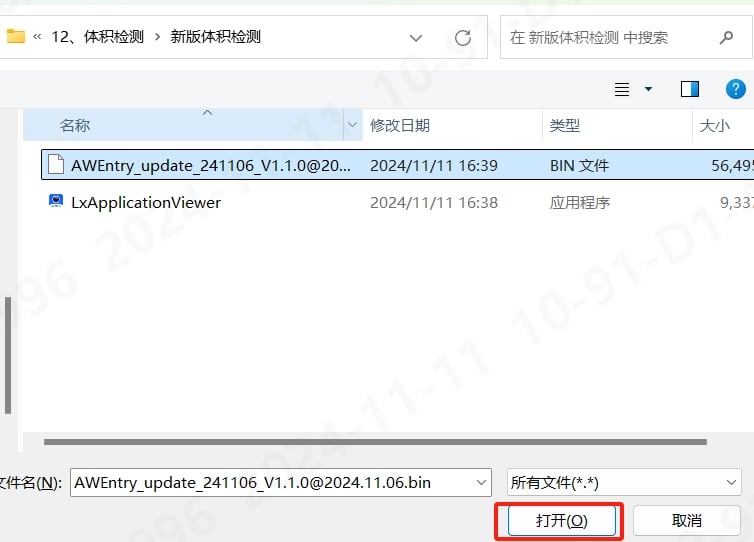

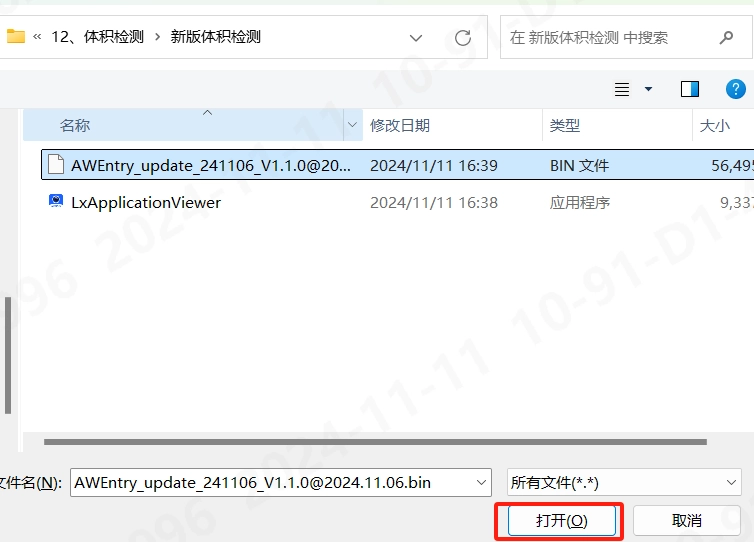

4、点击【执行】按钮后,选择“体积检测算法”,点击【打开】按钮,开始算法刷入。

体积测量完整图文部署说明:图 16

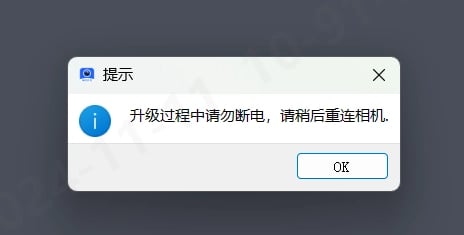

5、算法刷入过程中,相机会重新启动,左侧设备列表相机ID会消失,待重新显示后,表示刷入成功。

体积测量完整图文部署说明:图 17

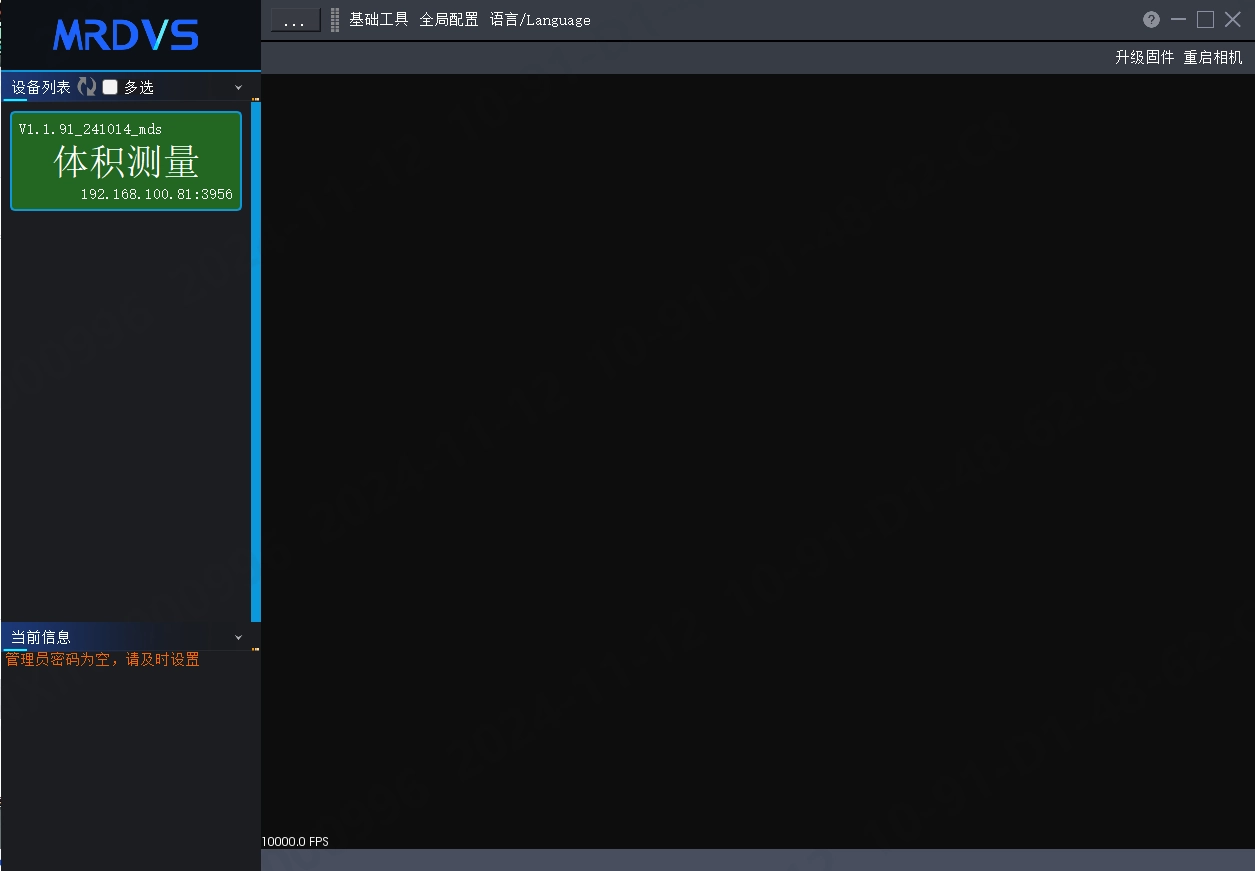

6、此时,再次打开体积检测软件,设备列表显示为绿色。

体积测量完整图文部署说明:图 18

6. 体积检测软件界面

6.1 体积检测程序启动

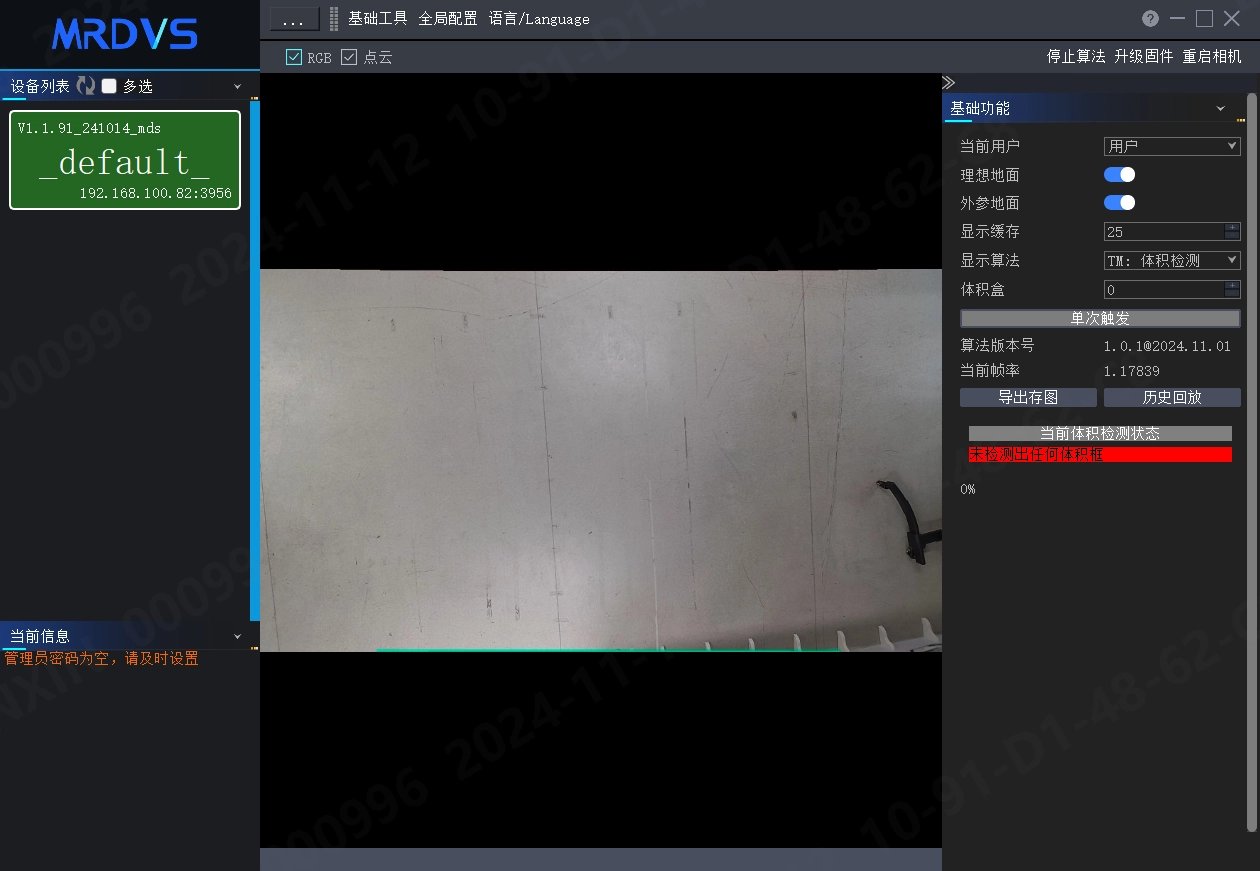

1、双击【 LxApplicationViewer.exe 】程序,启动体积检测软件。点击左侧设备列表中在线的相机,打开相机图像。

体积测量完整图文部署说明:图 19

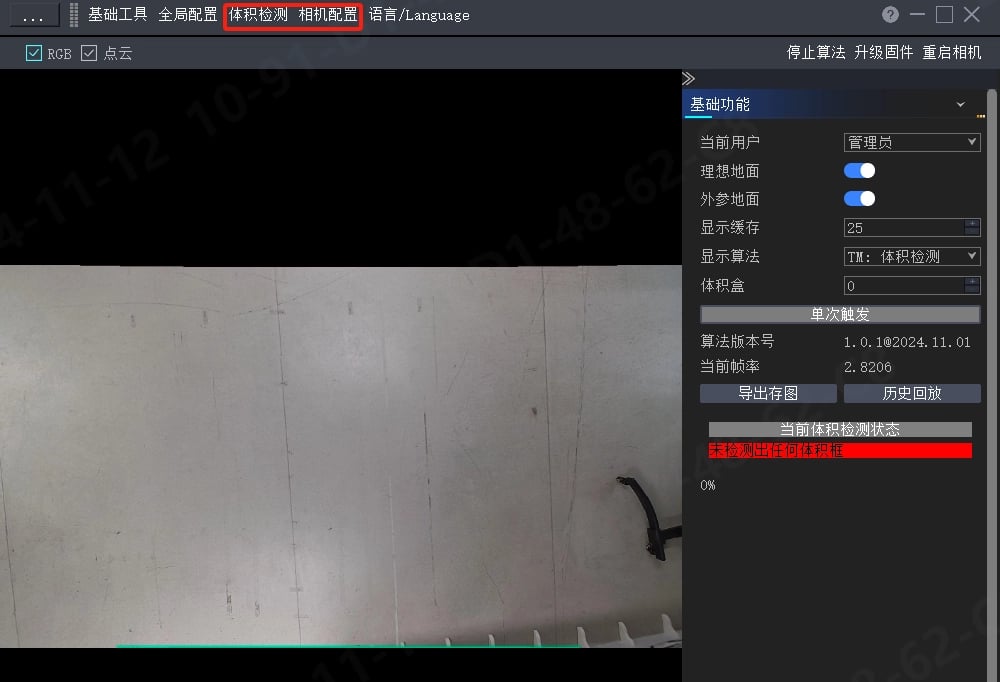

2、当前用户选择管理员,无需输入密码,直接点击确认进入管理员模式(用户模式无法进行体积检测参数设置)。管理员模式会多出体积检测、相机配置选项。

体积测量完整图文部署说明:图 20

6.2 基础工具

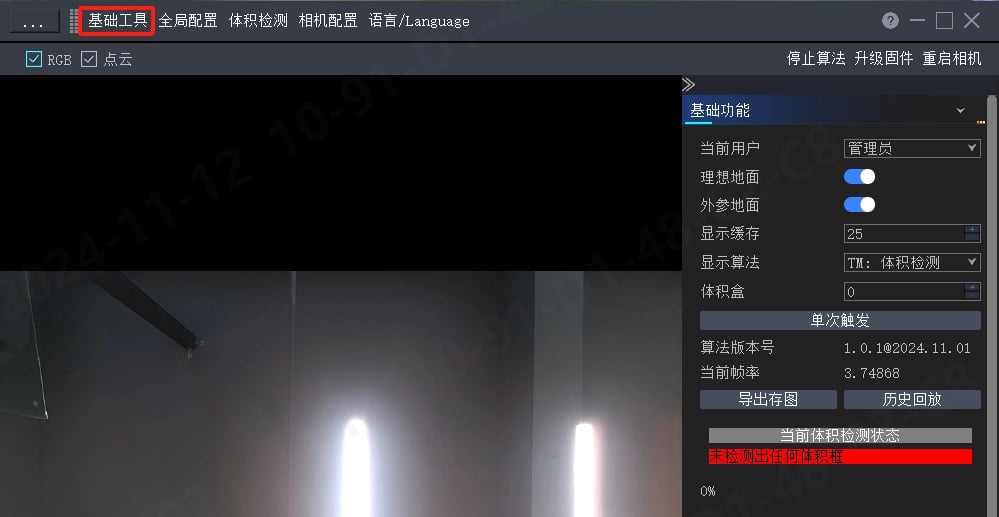

基础工具主要包含用户切换、理想地面、外参地面、多个体积盒显示、触发按钮、导出存图、历史回放、体积状态。

体积测量完整图文部署说明:图 21

基础工具

功能含义

用户切换

切换权限,用户权限:仅查看检测结果。 管理员权限:可进行相机配置、体积检测参数配置等

理想地面

地面参照水平线,可关闭。

外参地面

相机外参标定高度的水平面,可关闭。

体积盒显示

当检测区域有多个物体检测时,可切换不同体积盒,查看不同物体检测结果。

触发按钮

设置为触发模式后,可调用此触发按钮,进行图像和结果获取。

导出存图

导出存储的图像

历史回放

查看RGB和TOF的图像日志。

体积检测结果显示

显示检测结果,物体个数、物体长、宽、高。

6.3 全局配置

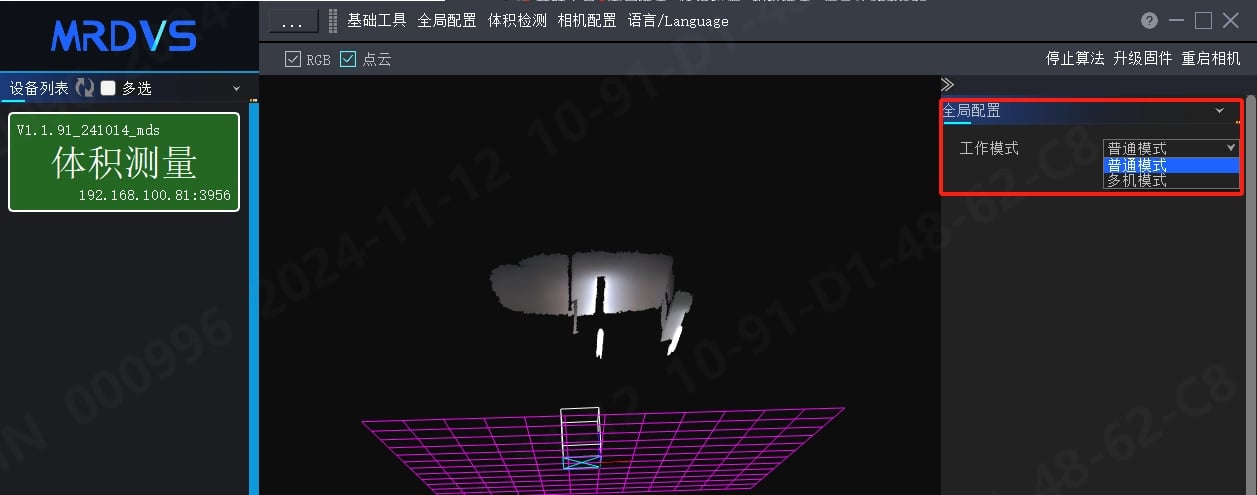

切换相机工作模式。

体积测量完整图文部署说明:图 22

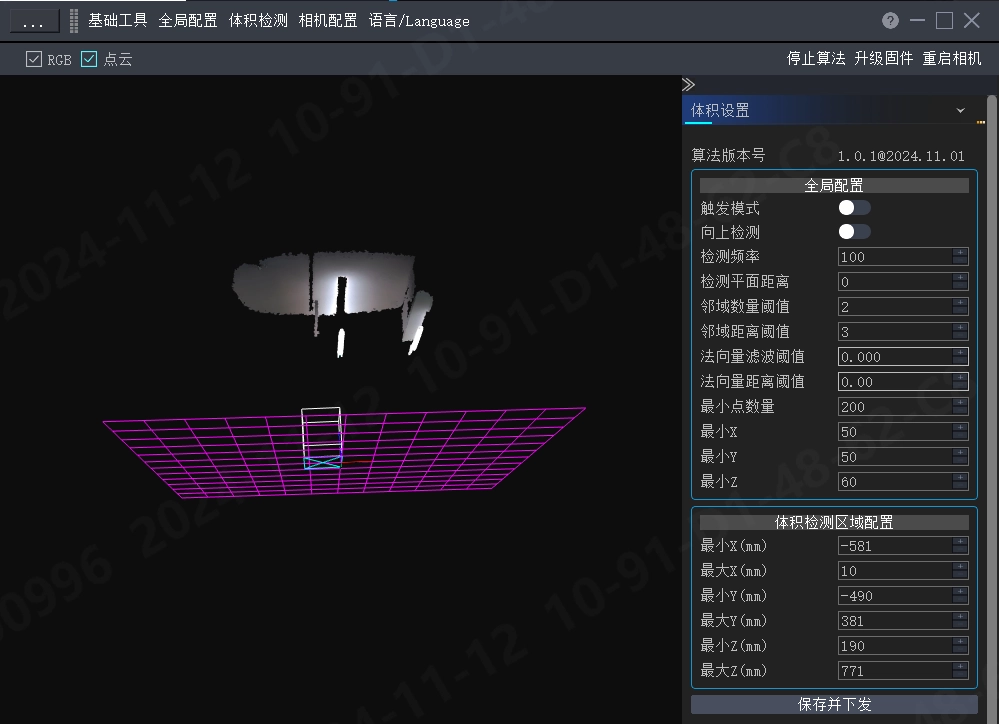

6.4 体积检测

体积测量完整图文部署说明:图 23

体积检测全局配置

功能含义

算法版本号

当前算法版本信息。

触发模式

触发开关按钮,当将触发模式开启后,点击“保存并下发”按钮,即成功开启。

向上检测

相机坐标系反向检测(当前为向下检测,即检测平面到物体表面距离,开启向上检测后,即检测物体表面到相机的距离)。

检测频率

算法检测的频率。即多少ms刷新图像+结果数据。

检测平面距离

相机距离检测平面距离,此距离跟测量高度有关。单位:mm。

邻域数量阈值

滤波参数,无需更改。默认值即可。

邻域距离阈值

滤波参数,无需更改,默认值即可。

法向量滤波阈值

物体边缘圆角滤波参数,推荐60(一般无需调整)。

法向量距离阈值

滤波参数,推荐值20-30(可兼容大部分检测物体)。

最小点数量

当物体点云 大于 最小点数量才认为有物体。

最小X

物体最小长度,小于此值,无法检测。单位:mm。

最小Y

物体最小宽度,小于此值,无法检测。单位:mm。

最小Z

物体最小高度,小于此值,无法检测。单位:mm。

体积测量完整图文部署说明:图 24

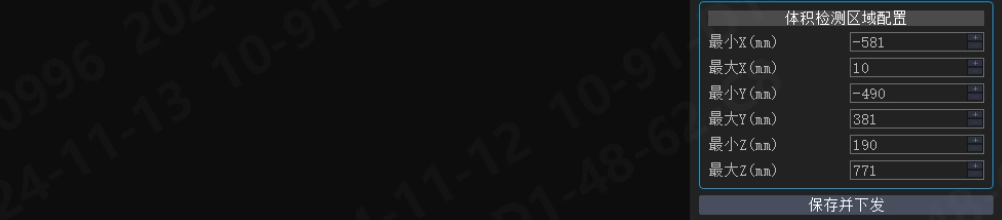

体积检测区域配置

功能含义

最小X

体积检测框X方向最小值

最大X

体积检测框X方向最大值

最小Y

体积检测框Y方向最小值

最大Y

体积检测框Y方向最大值

最小Z

体积检测框Z方向最小值

最大Z

体积检测框Z方向最大值

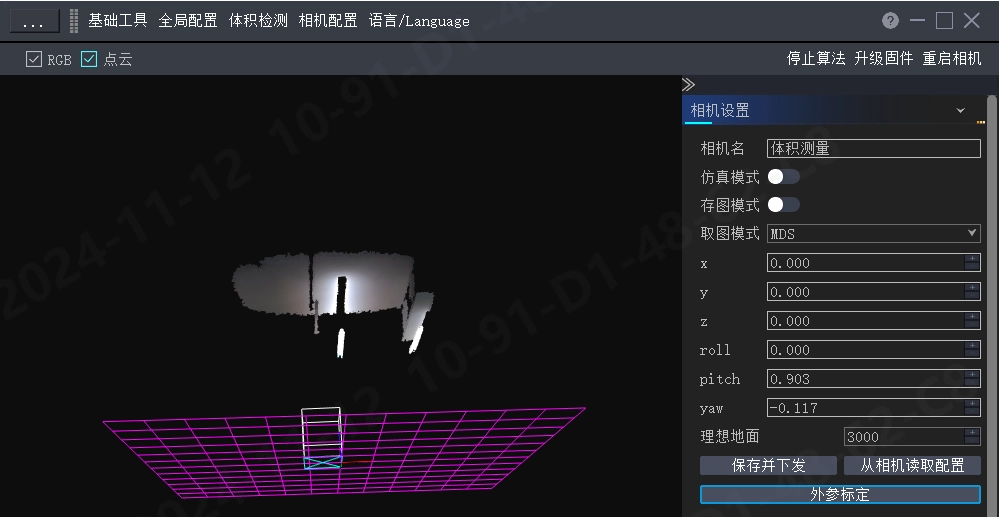

6.5 相机配置

体积测量完整图文部署说明:图 25

相机设置

功能含义

相机名称

修改当前相机的名称,当有多台时,可通过相机名称进行判断。

仿真模式

内部使用,用户无需打开。

存图模式

开启算法存图,在相机内部进行存储图片数据。

取图模式

取图模式分为MDS和SDK,采用MDS不会占用相机权限,可正常打开相机上位机,采用SDK会占用相机权限,运行算法时,无法打开上位机。

x

相机标定的x位置

y

相机标定的y位置

z

相机标定的距离地面高度

roll

相机标定的角度

pitch

相机标定的角度

yaw

相机标定的角度

理想地面

默认即可。

保存并下发

外参标定完成后,通过点击【保存并下发】按钮进行保存,否则参数不生效

从相机读取配置

从相机读取当前配置参数

外参标定

标定相机距离地面高度、相机roll、pitch、yaw角度。

6.6 语言

中英文进行切换。

6.7 状态栏

体积测量完整图文部署说明:图 26

状态栏

功能含义

RGB

勾选后,查看RGB图像

点云

勾选后,查看点云图像

停止算法

点击停止算法后,在下一次相机上电前,不会启动算法。

升级固件

可进行算法固件升级

重启相机

将相机重新启动。

7. 体积检测部署流程

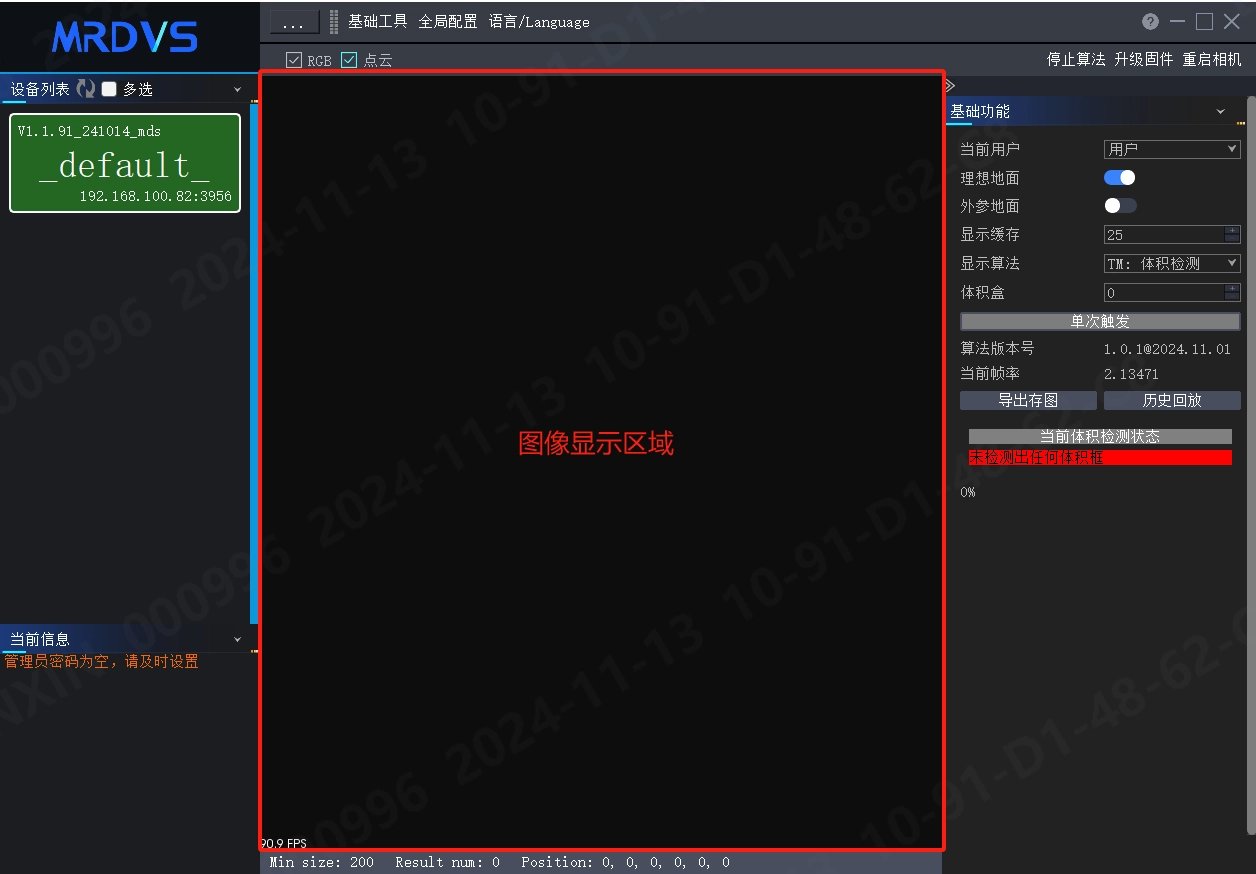

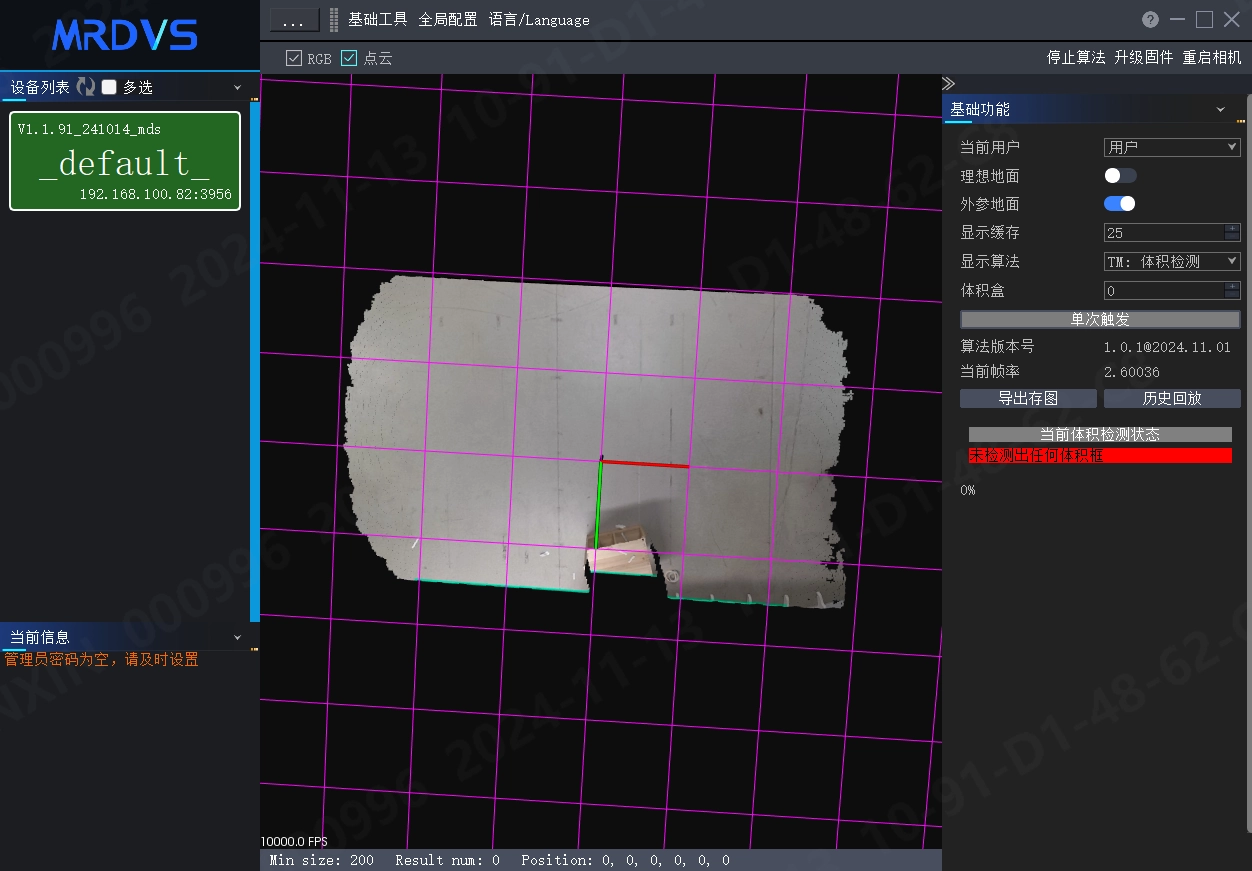

打开体积检测软件后,默认为RGB图,点击进行切换为点云图后,图像会为黑色状态,需要将鼠标移动到图像显示区域,通过鼠标滚轮上下滑动、按住鼠标左键移动,才会显示点云数据。

体积测量完整图文部署说明:图 27

体积测量完整图文部署说明:图 28

7.1 相机网络配置

以Win10系统为例,双击控制面板

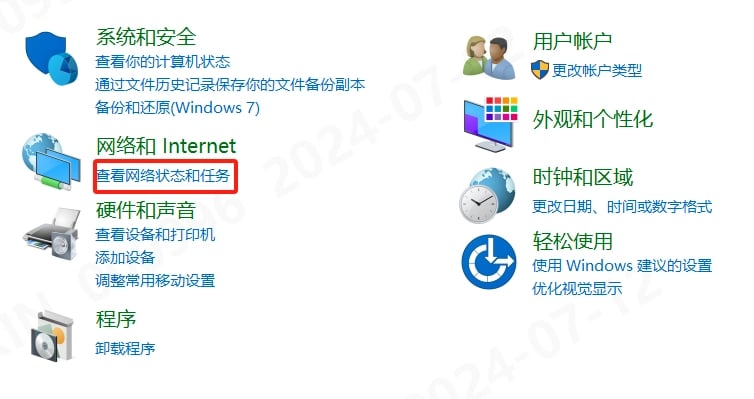

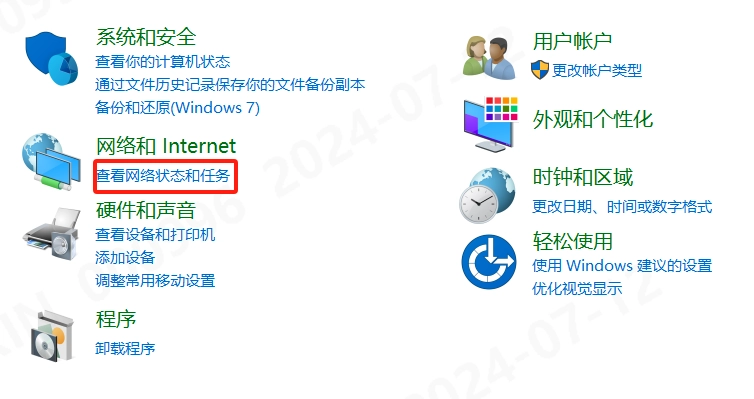

进入控制面板后,点击“查看网络状态和任务”。

体积测量完整图文部署说明:图 29

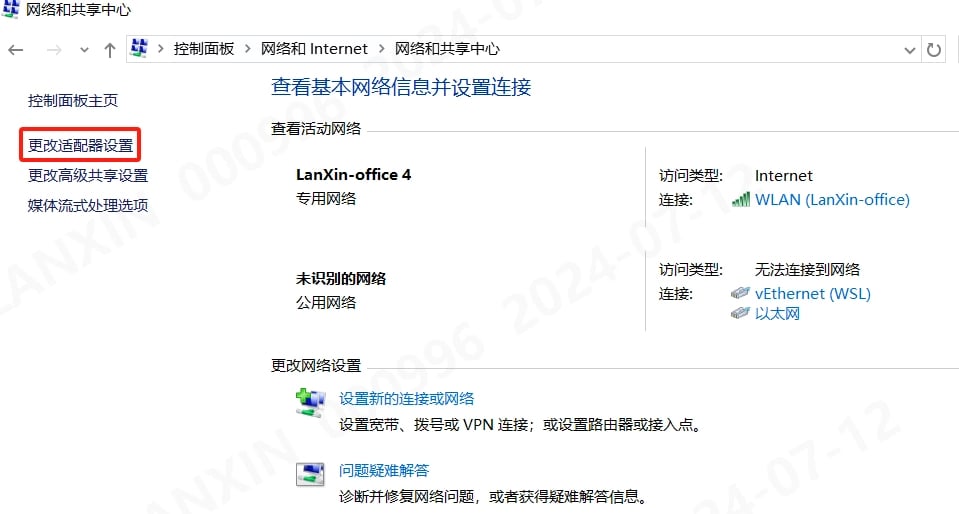

进入网络和共享中心界面,点击“更改适配器设置”。

体积测量完整图文部署说明:图 30

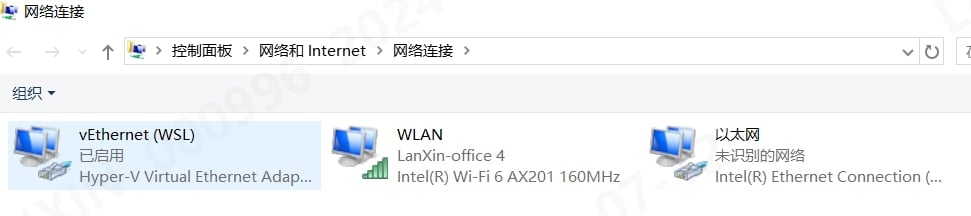

进入网络连接界面,鼠标双击选择相机连接的以太网。

体积测量完整图文部署说明:图 31

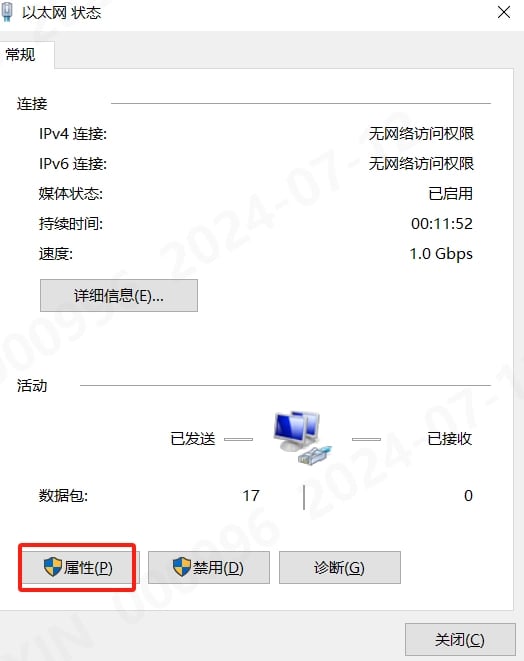

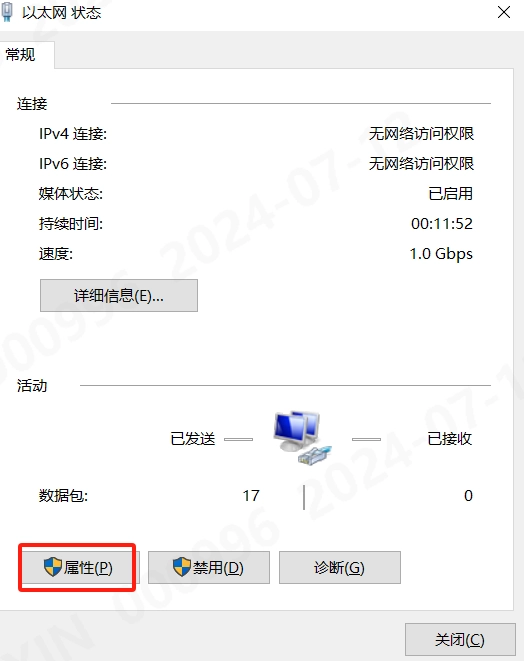

查看以太网状态(建议使用千兆网口),并点击“属性”按钮。

体积测量完整图文部署说明:图 32

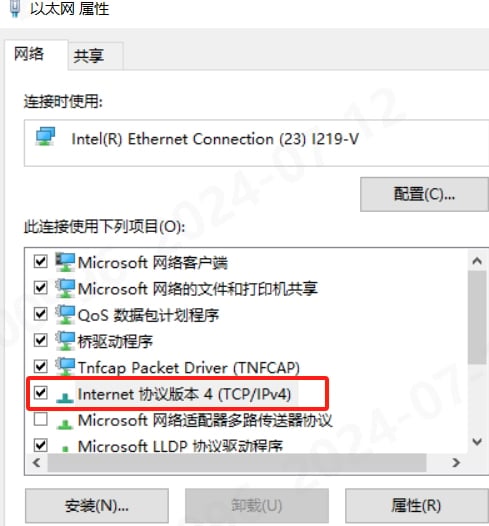

进入以太网属性界面,找到“Internet协议版本4(TCP/IPv4)”,双击打开。

体积测量完整图文部署说明:图 33

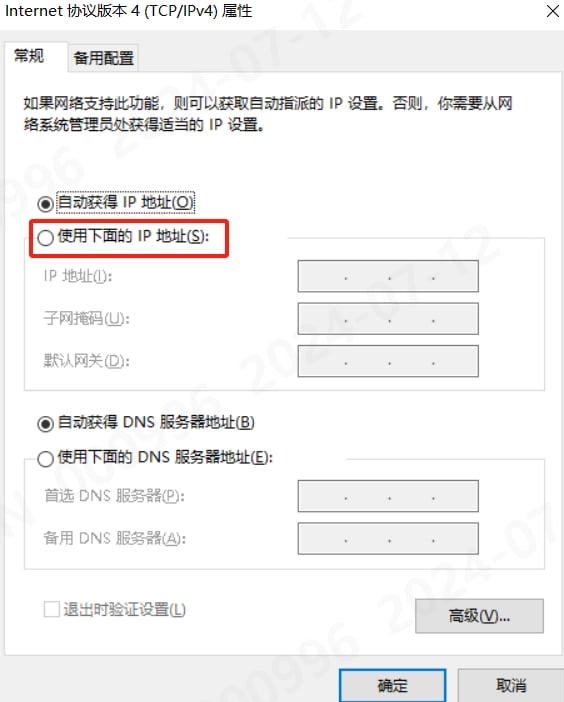

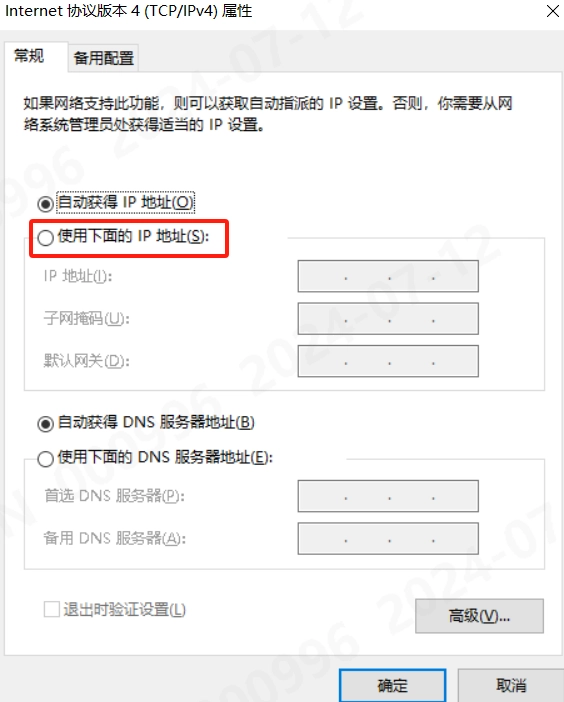

进入Internet协议版本4(TCP/IPv4)界面,选择“使用下面的IP地址”,进行IP地址和子网掩码和默认网关的书写。

体积测量完整图文部署说明:图 34

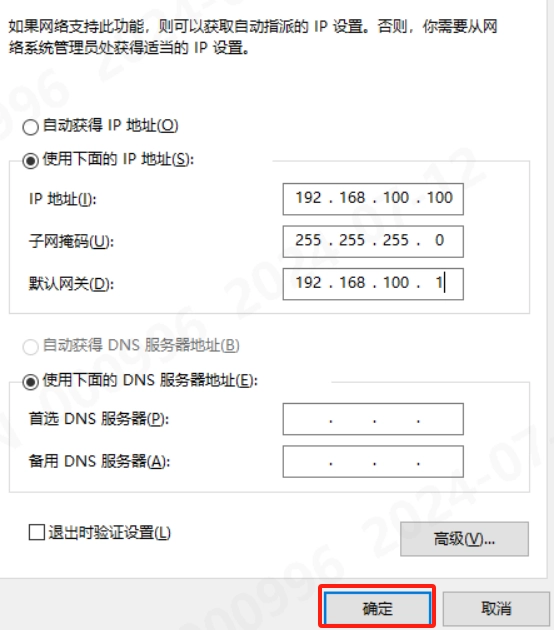

IP地址设置:192.168.100.xxx 子网掩码:255.255.255.0 默认网关:192.168.100.1,如下图设置好的IP,设置完成后点击“确定”按钮。

体积测量完整图文部署说明:图 35

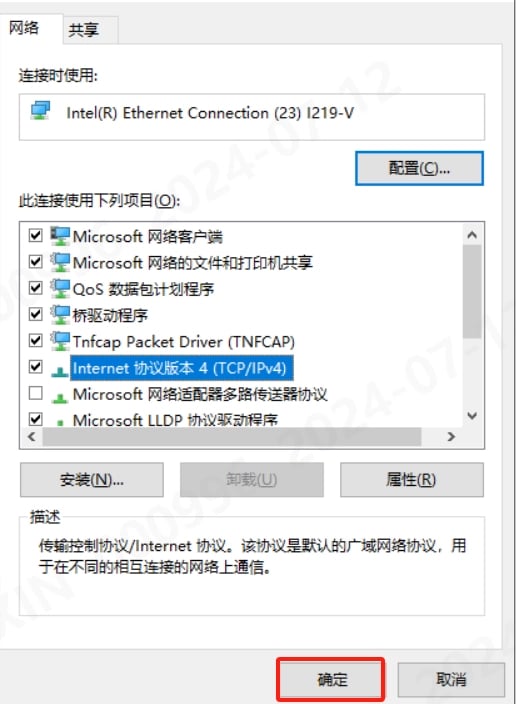

点击确定按钮后,会自动回退到上一个界面,再次点击“确定”,完成网络配置。

体积测量完整图文部署说明:图 36

7.2 防火墙关闭确认

在 Windows 防火墙中按项目要求放行相机软件及通信端口。下方旧版截图仅用于定位设置入口;部署时保持防火墙开启。

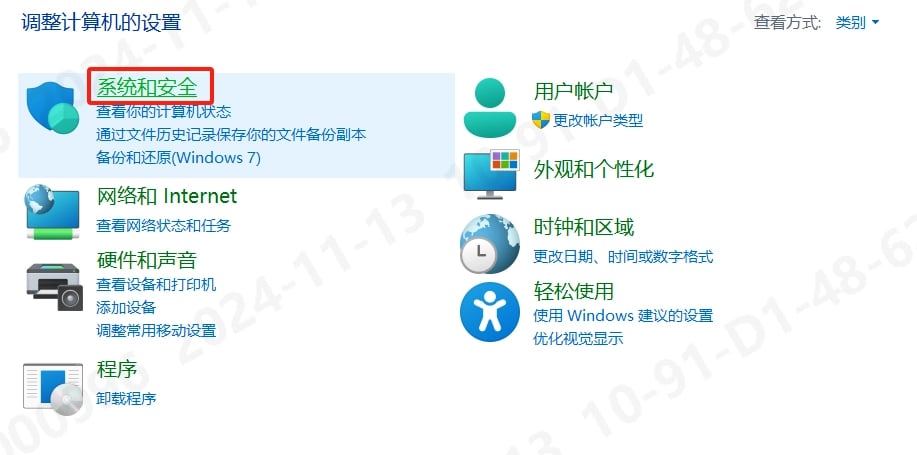

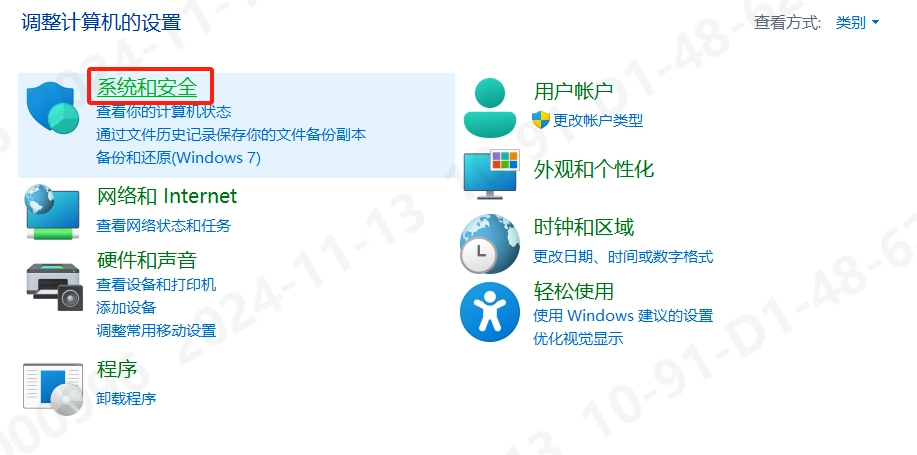

2、以Win10系统为例,双击桌面的【控制面板】,进入后点击【系统和安全】。

体积测量完整图文部署说明:图 37

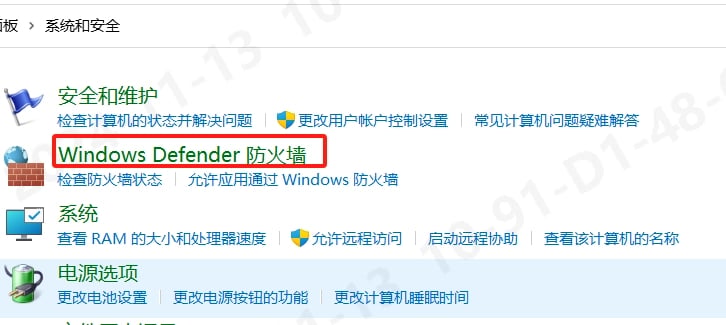

3、点击【Windows Defender防火墙】按钮进入防火墙页面

体积测量完整图文部署说明:图 38

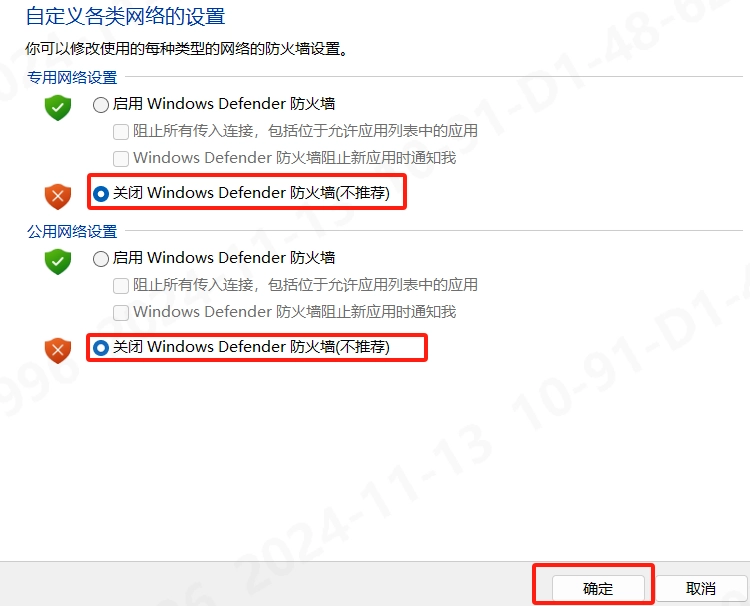

在 Windows 防火墙中按项目要求放行相机软件及通信端口。下方旧版截图仅用于定位设置入口;部署时保持防火墙开启。

在 Windows 防火墙中按项目要求放行相机软件及通信端口。下方旧版截图仅用于定位设置入口;部署时保持防火墙开启。

体积测量完整图文部署说明:图 39

7.3 体积检测外参标定

在 Windows 防火墙中按项目要求放行相机软件及通信端口。下方旧版截图仅用于定位设置入口;部署时保持防火墙开启。

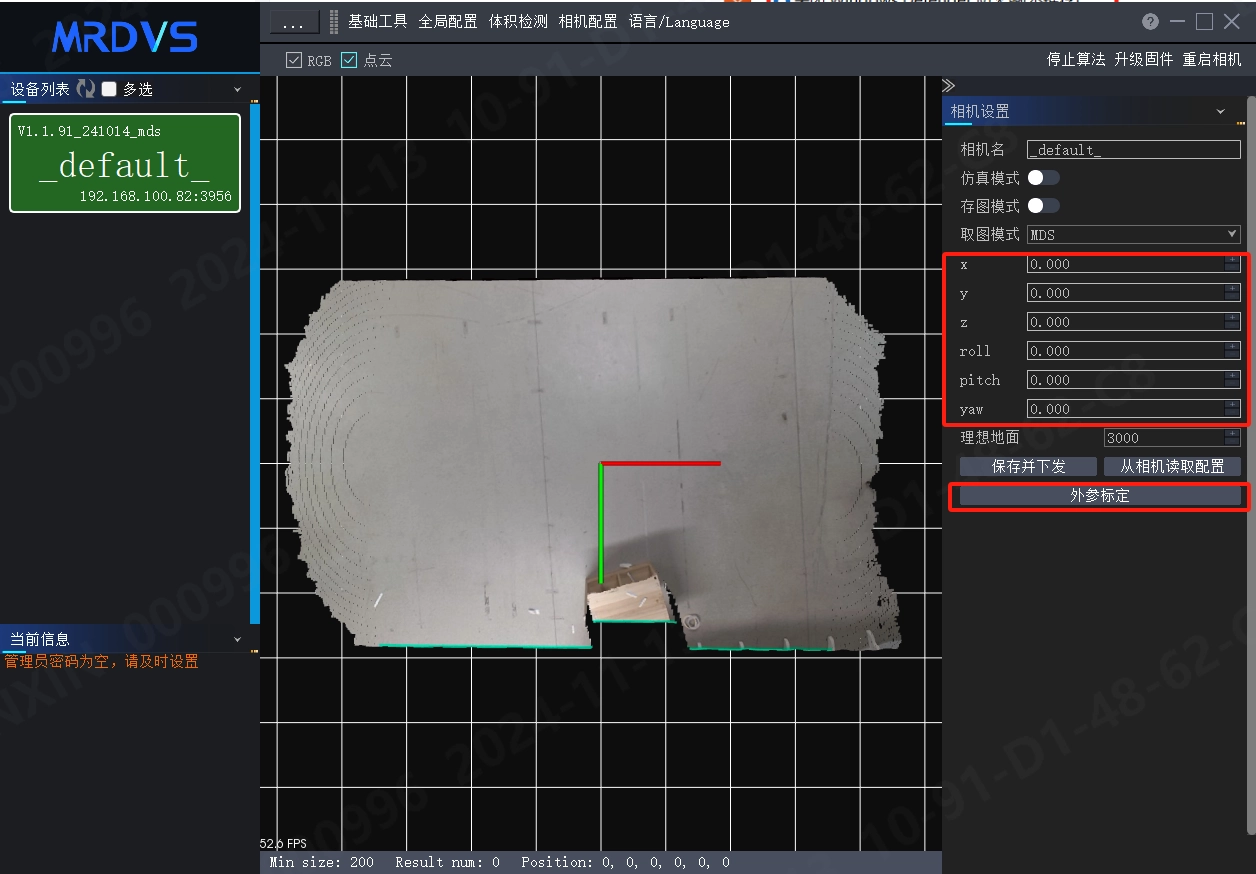

2、点击相机配置,切换到参数标定界面,进行外参标定前,要保证x、y、z、roll、pitch、yaw为0,如果非0,需要将所有参数归0,并点击【保存并下发】按钮,参数保存成功后,重新进行外参标定。

体积测量完整图文部署说明:图 40

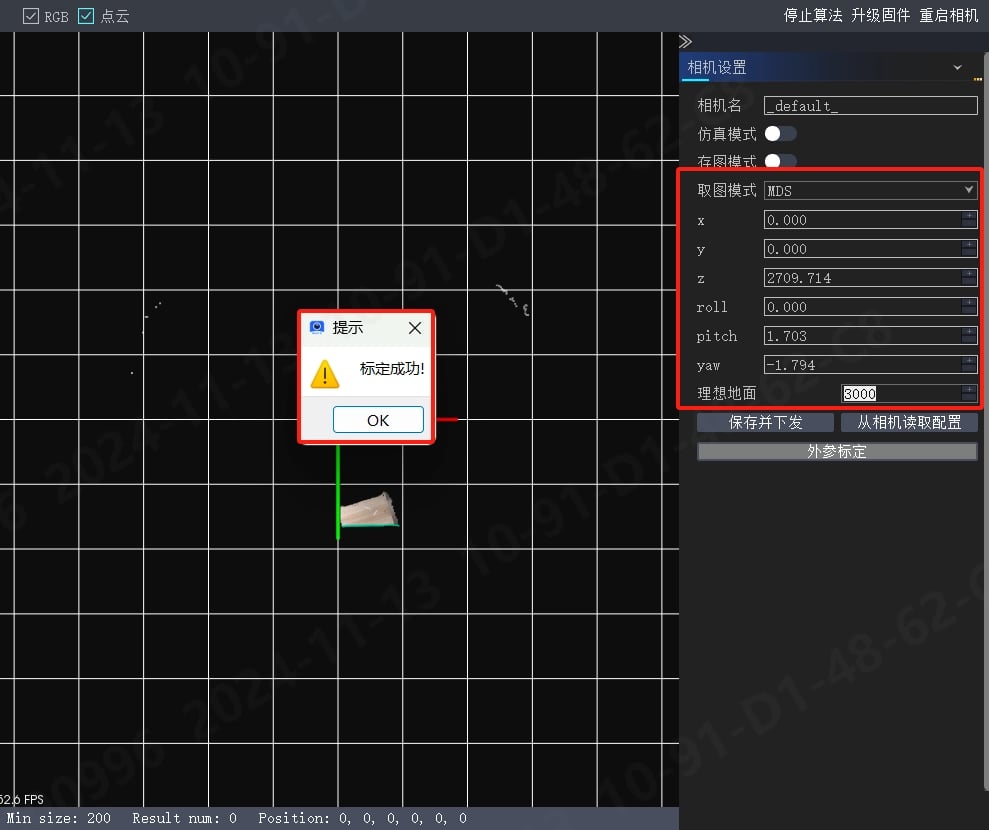

3、确认参数均为0后,点击【外参标定】按钮,标定成功后,软件会弹出提示框。在右侧参数栏中可以看到已经标定的相机参数。

体积测量完整图文部署说明:图 41

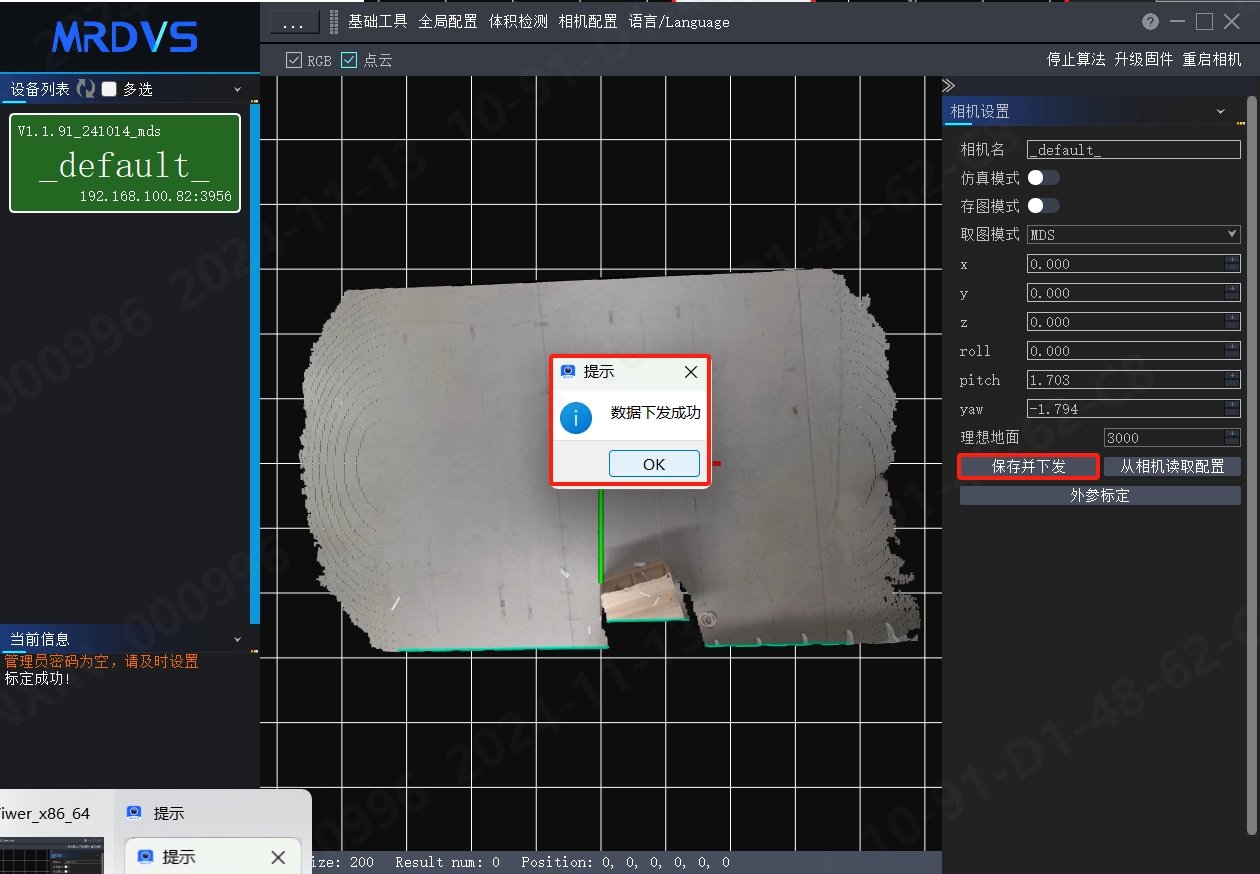

4、将“z”相机高度值记录后,将z值改为0,并点击【保存并下发】按钮,相机标定参数保存成功。(相机z值需要在体积检测中,检测平面距离进行设置,所以相机标定的高度记录后,需要改为0,否则检测会有问题)

体积测量完整图文部署说明:图 42

5、将标定的参数保存下发后,外参标定完成,下一步进行体积检测参数设置。

7.4 体积检测平面距离设置

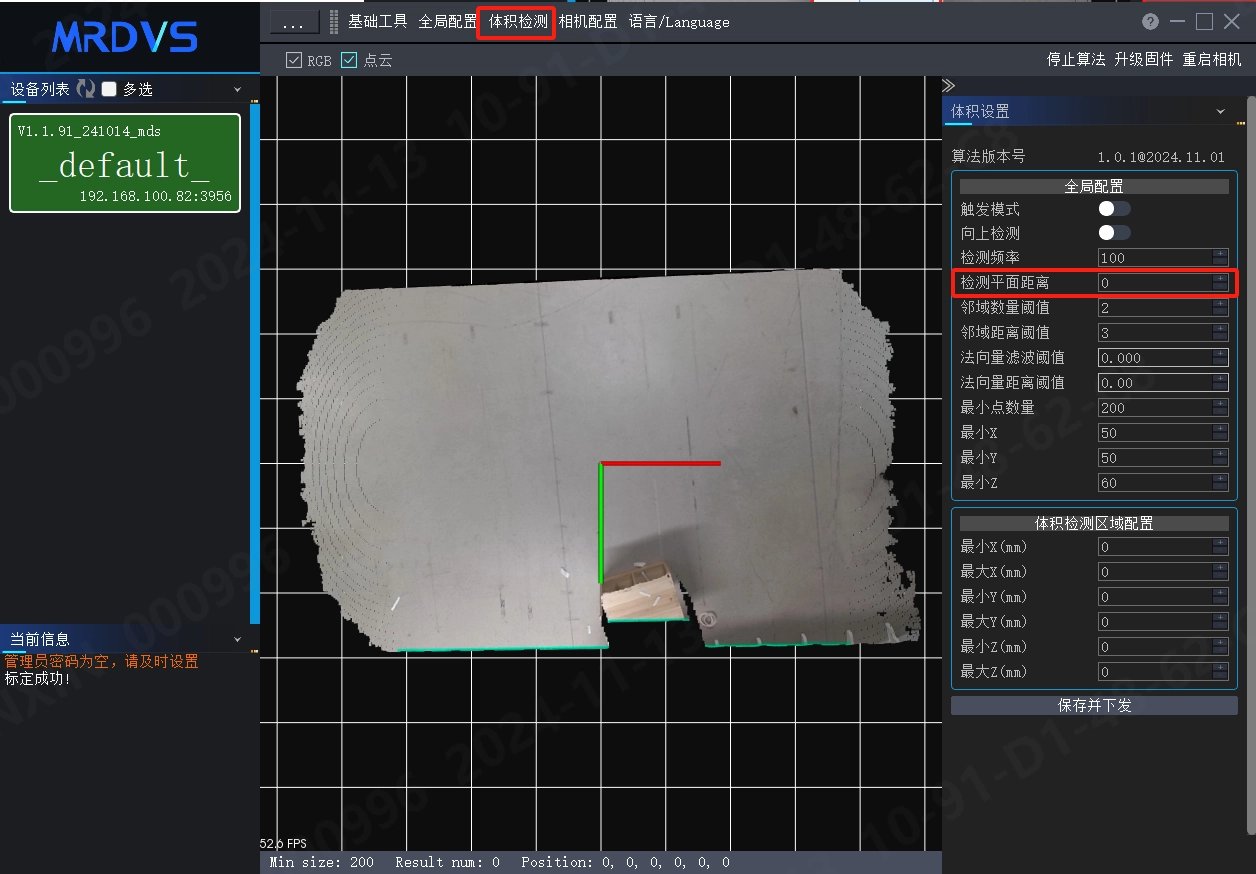

1、点击体积检测,切换到体积检测参数设置页面,首先进行“检测平面距离”设置,这个关系到绘制检测区域和检测准确度。

体积测量完整图文部署说明:图 43

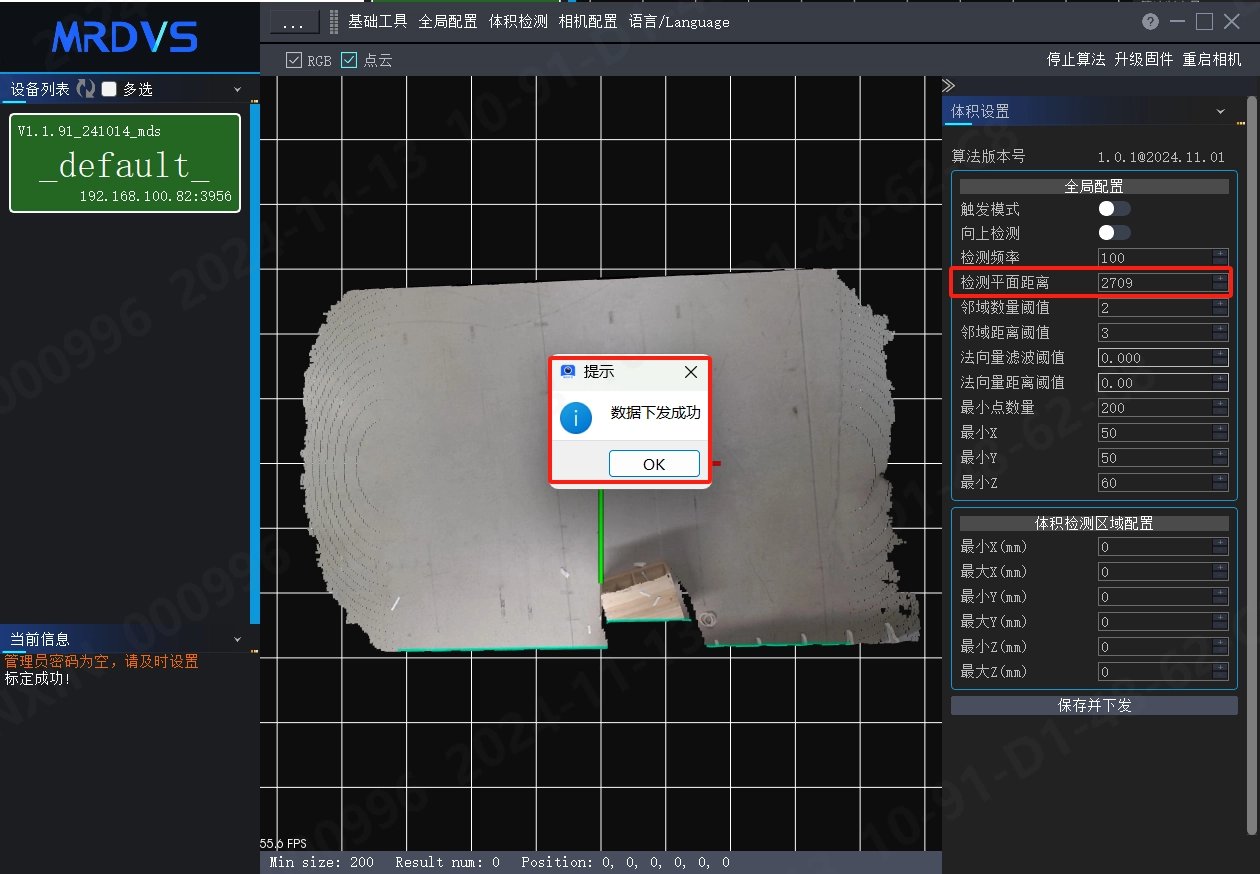

2、将外参标定中得到的“z”高度值2709,填入到检测平面距离中,此为相机距离检测平面实际距离,点击【保存并下发】按钮,将设置的高度值写入到相机。

体积测量完整图文部署说明:图 44

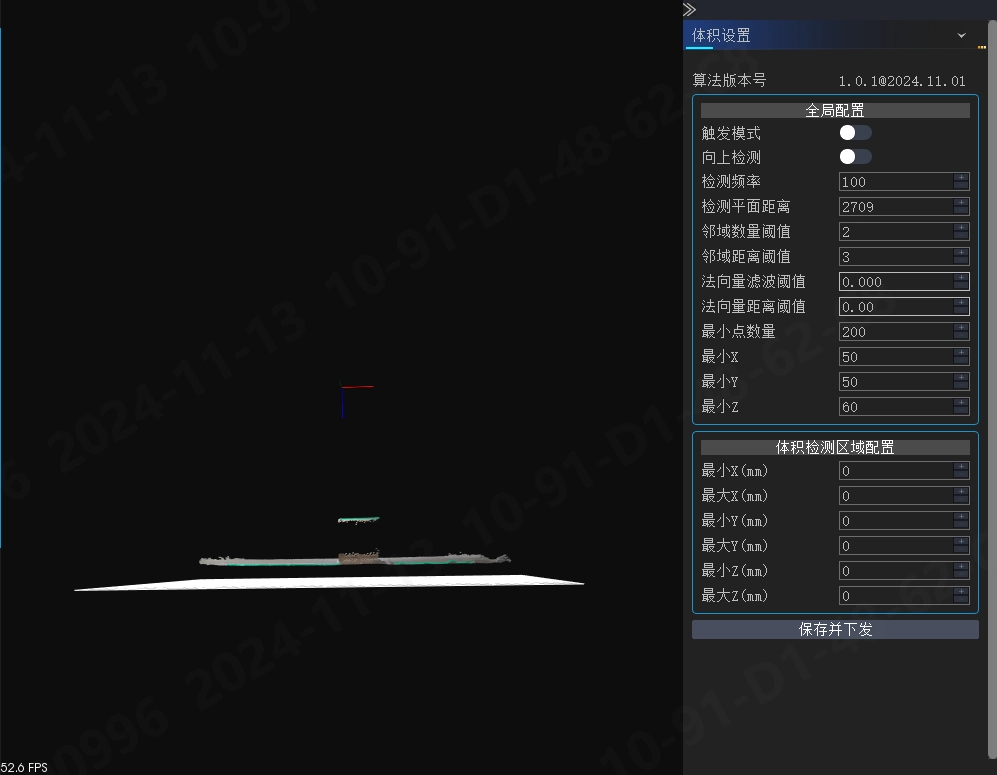

3、通过移动点云图像数据,可以看到地面高度已经变化,此时可进行体积检测区域配置。

体积测量完整图文部署说明:图 45

7.5 体积检测范围设置

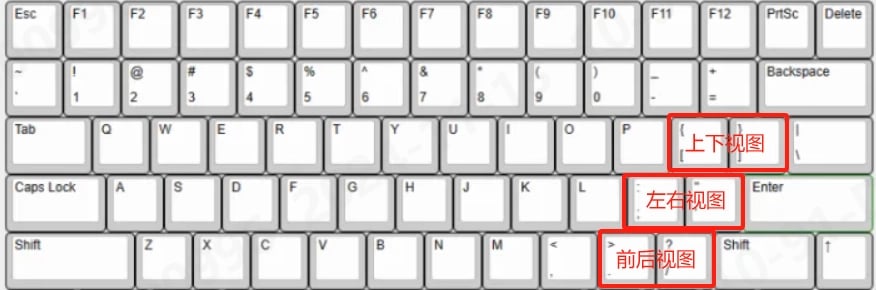

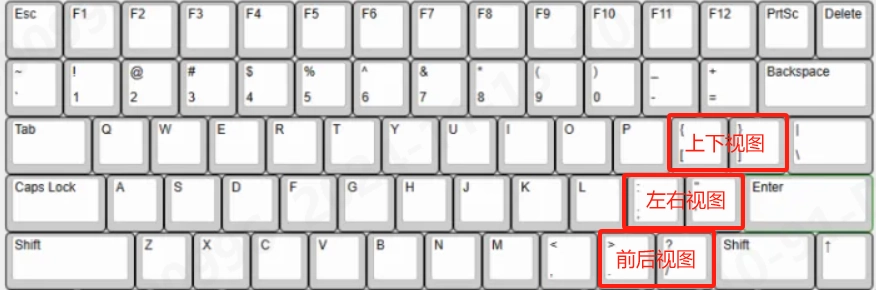

  1. 检测范围设置,调整检测的长宽(xy)建议先切换到上下视图, 如下为各视图的快捷键。

体积测量完整图文部署说明:图 46

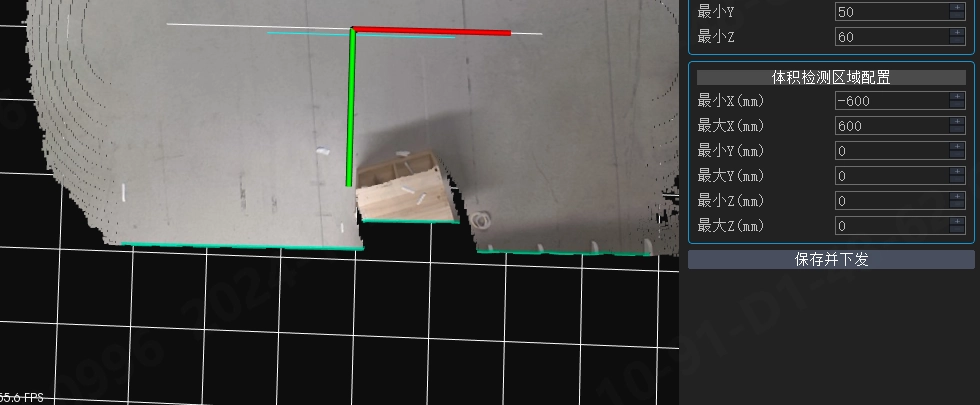

2、通过键盘上快捷键切换到上下视图,如下图所示,红色箭头所指的白色框,表示检测范围的x方向,鼠标滚轮滚动即可修改对应数值,完成检测范围长宽调整。当前将检测范围x方向最大、最小设置为600、-600。

体积测量完整图文部署说明:图 47

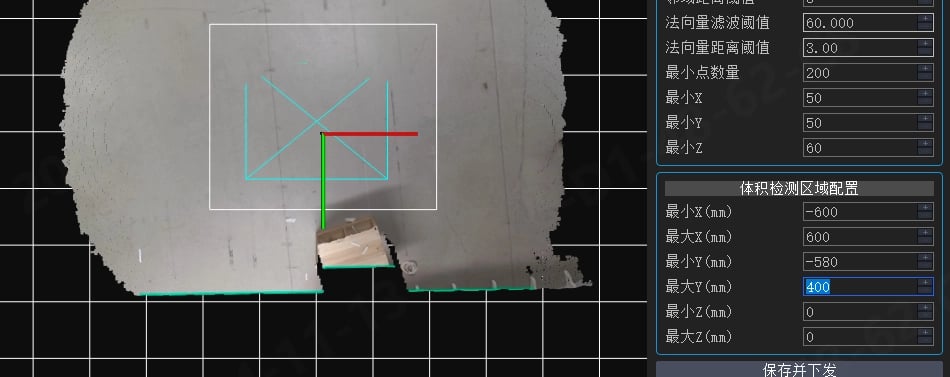

3、绿色箭头所指的白色框,表示检测范围的y方向,鼠标滚轮滚动即可修改对应数值,完成检测范围长宽调整。当前将检测范围y方向最大、最小设置为480、-580。

体积测量完整图文部署说明:图 48

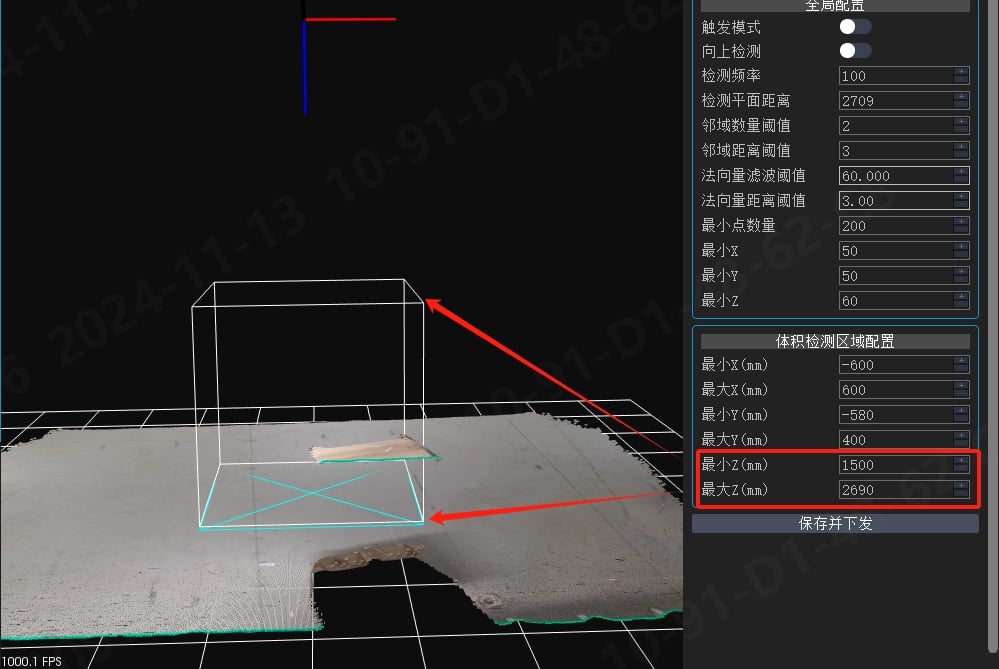

4、蓝色箭头所指,表示检测范围的z方向,鼠标滚轮滚动可修改数值,也可直接输入数值,当前检测范围最大z值建议设置比检测平面距离略高出一些,当前检测平面距离为2709,最大z设置为2690。检测最小范围根据物体的大小进行设置,如果物体高度超出最小z值,算法不会进行检测。

体积测量完整图文部署说明:图 49

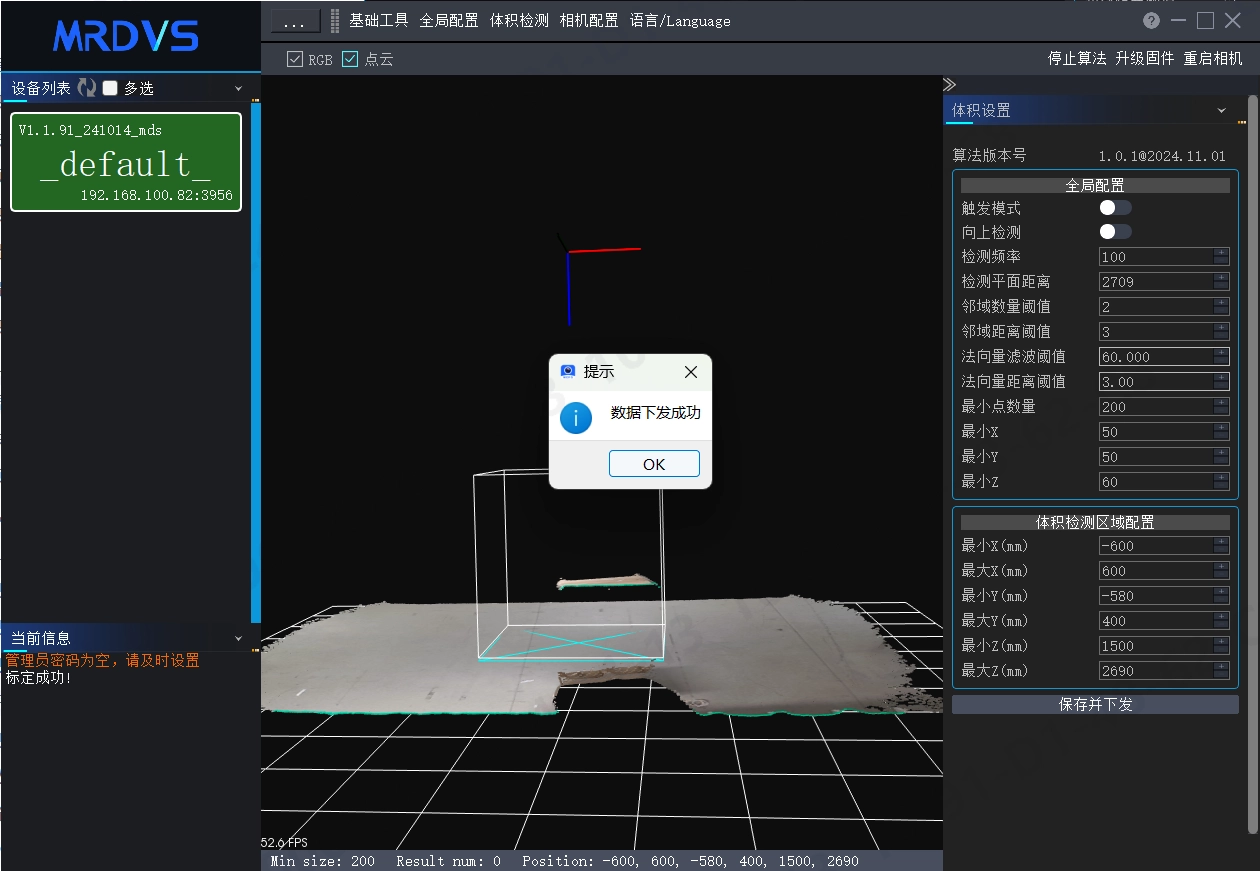

5、将检测区域配置好后,点击【保存并下发】按钮,将参数保存到相机内部。

体积测量完整图文部署说明:图 50

7.6 体积检测结果查看

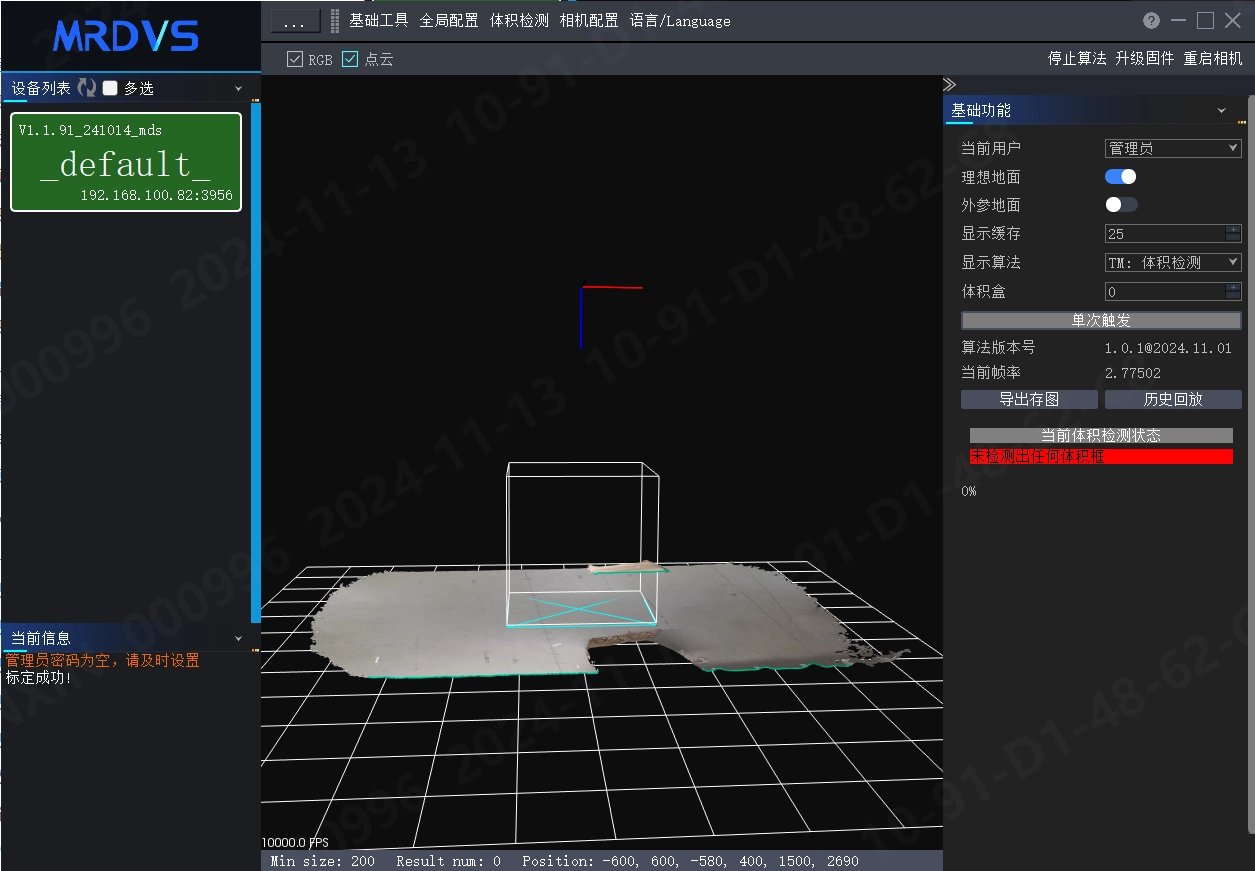

  1. 将外参标定、体积检测参数、体积检测区域设置好后,点击“基础工具”,在检测区域内放入物体即可查看结果。当前为无物体,在基础功能栏会显示无任何物体。

体积测量完整图文部署说明:图 51

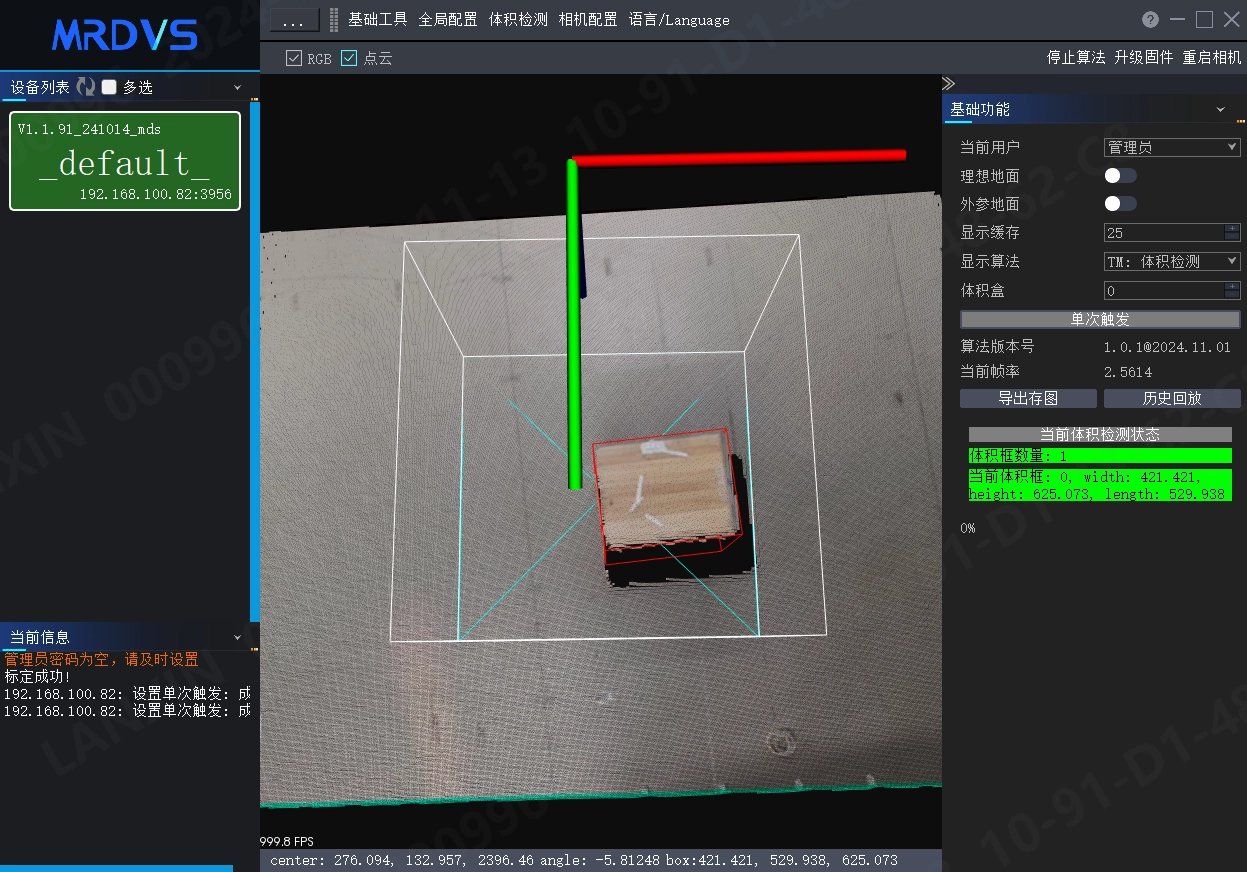

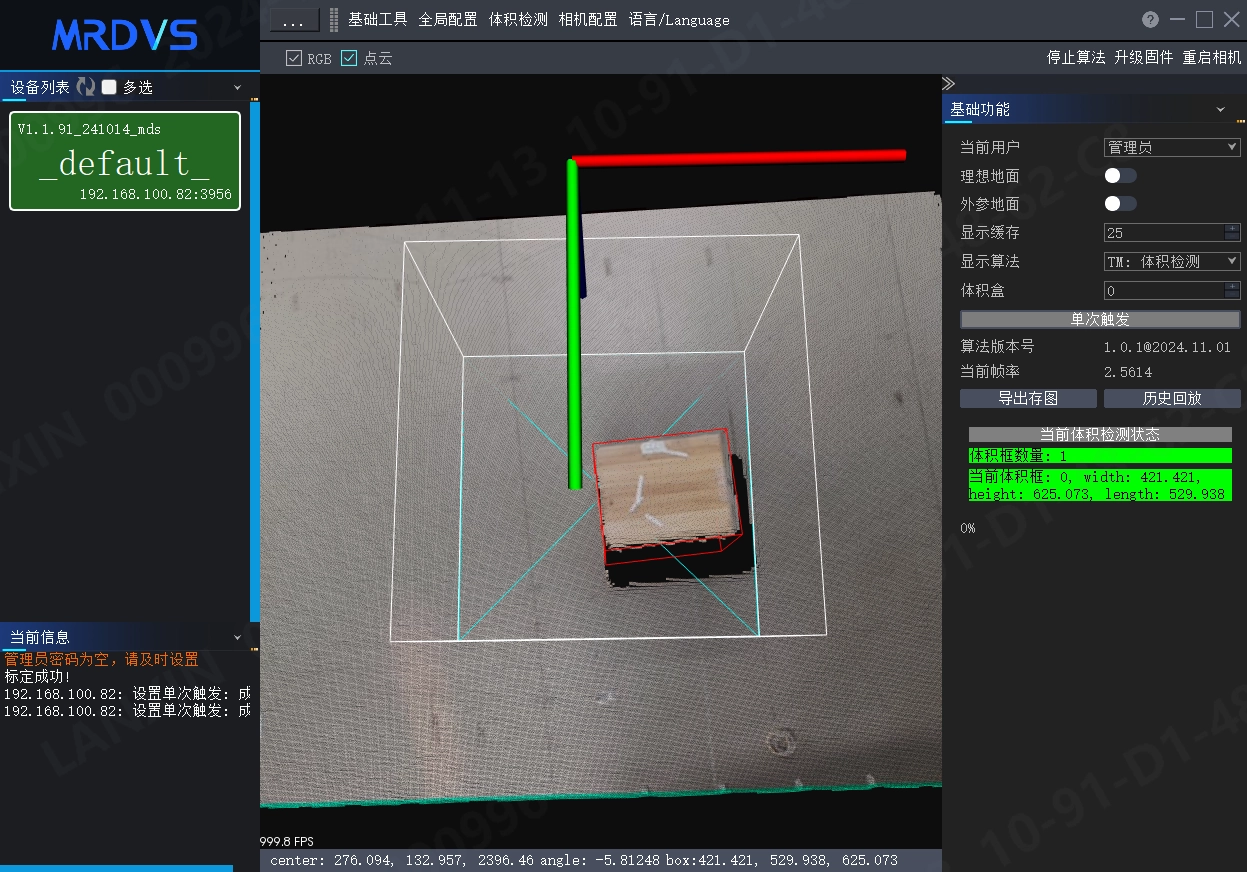

2、当前放入物体后,在体积状态显示栏会显示当前物体长、宽、高信息。

体积测量完整图文部署说明:图 52

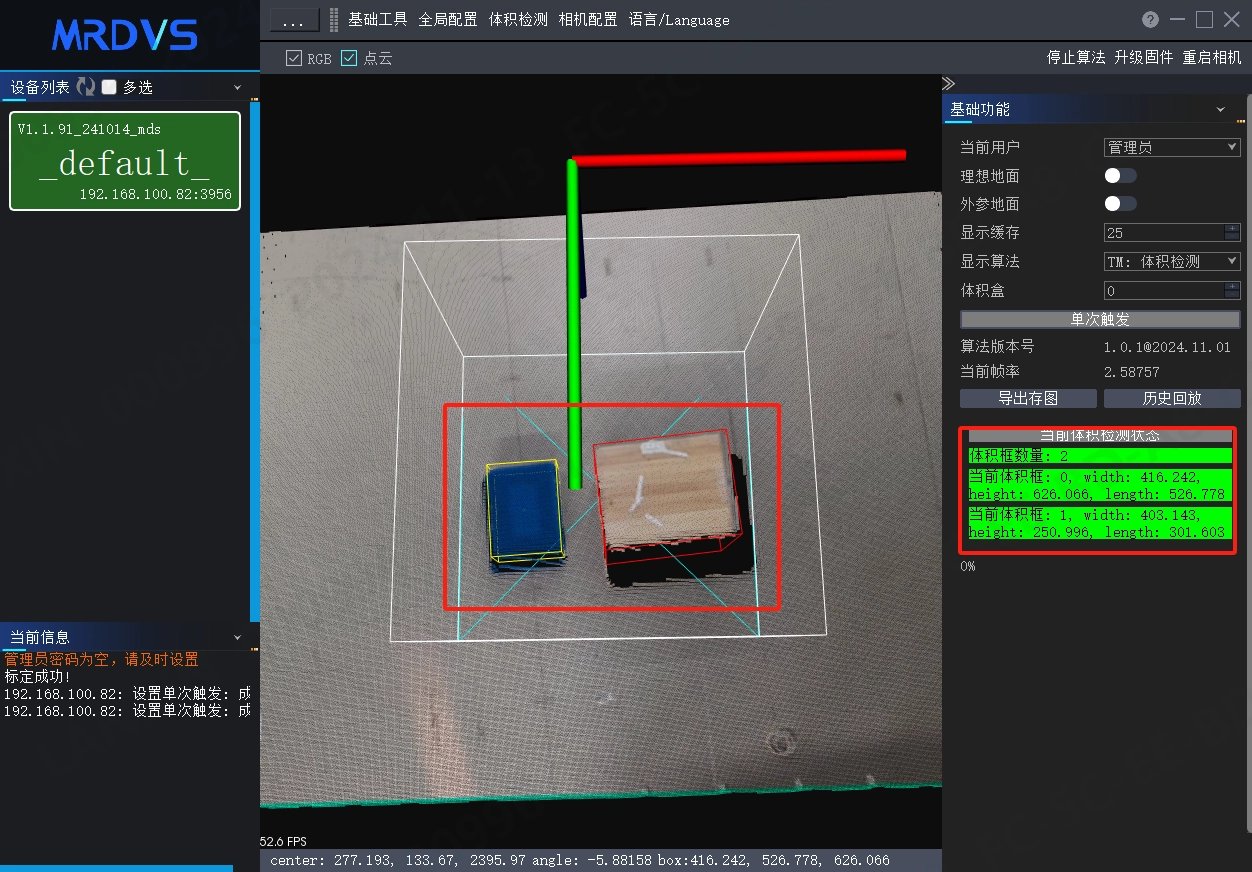

3、当放入多个物体后,体积检测结果显示栏会显示多个物体长、宽、高,并会显示物体数量。

体积测量完整图文部署说明:图 53

7.7 体积检测单次触发功能

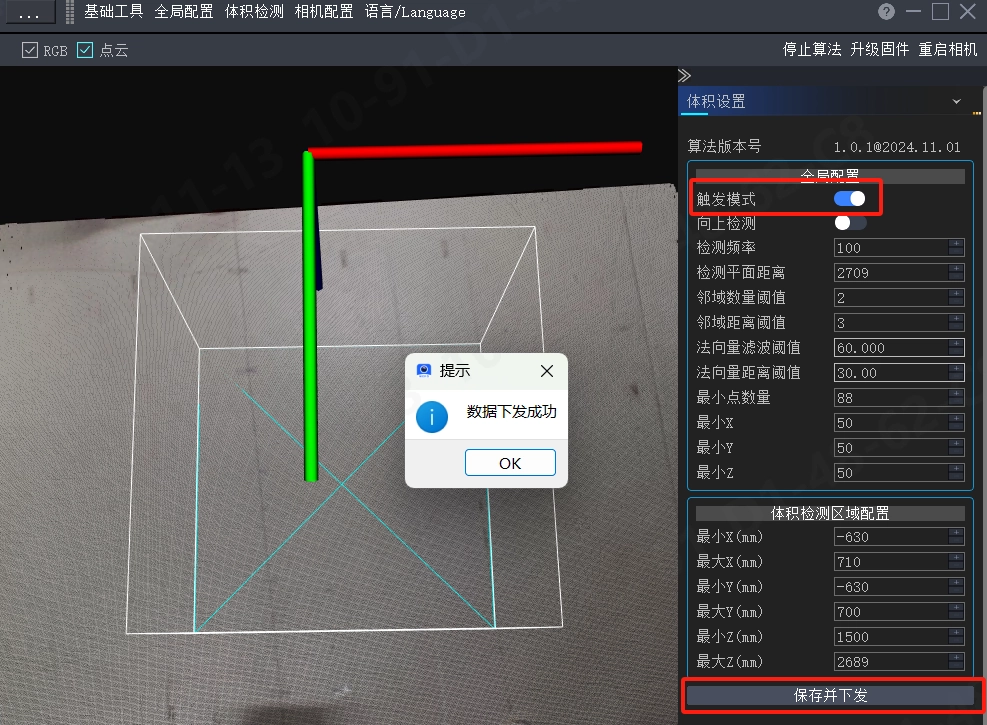

  1. 体积检测设置界面,将触摸模式打开,并点击【保存并下发】按钮,将触发模式成功打开。

体积测量完整图文部署说明:图 54

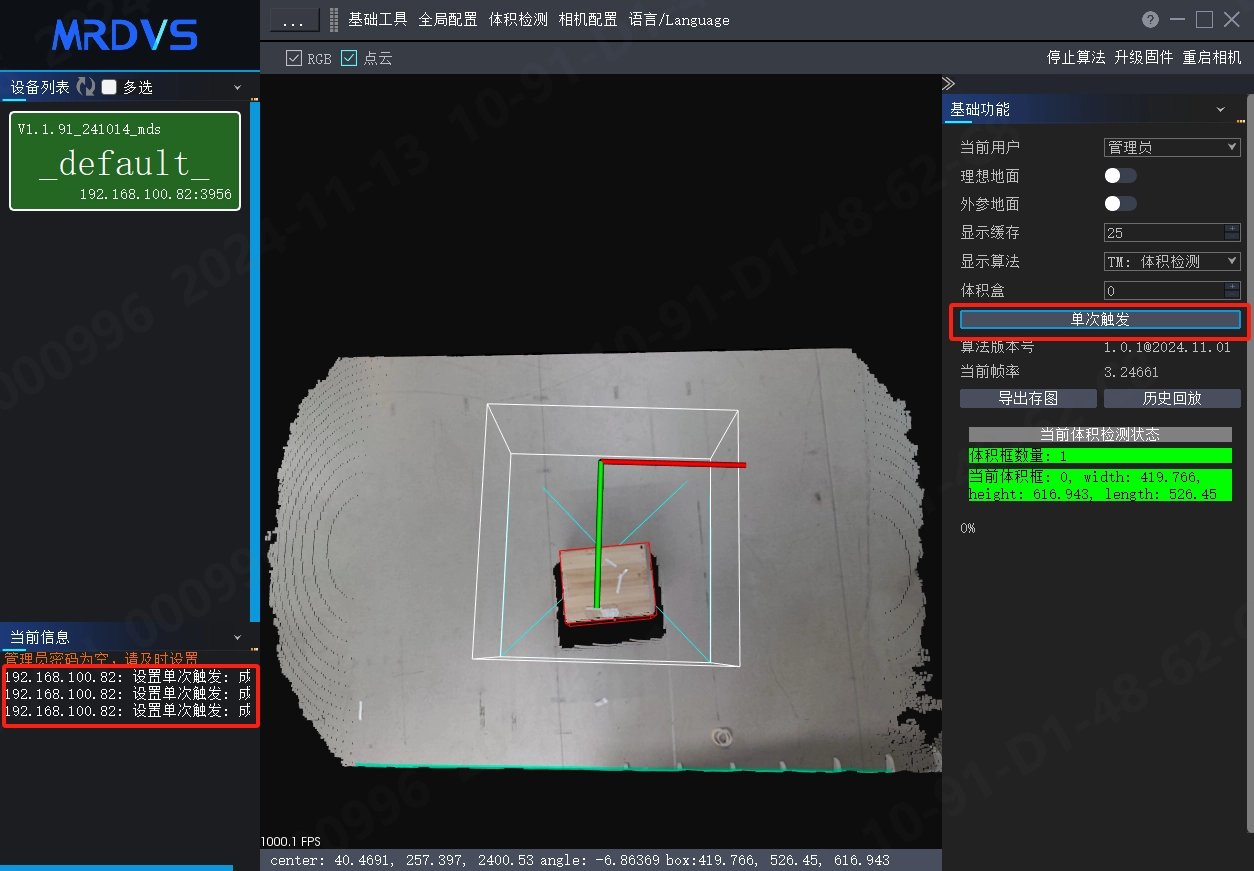

2、点击基础工具,通过点击【单次触发】按钮,获取图像和结果。

体积测量完整图文部署说明:图 55

8. 通信协议

8.1 TCP通讯

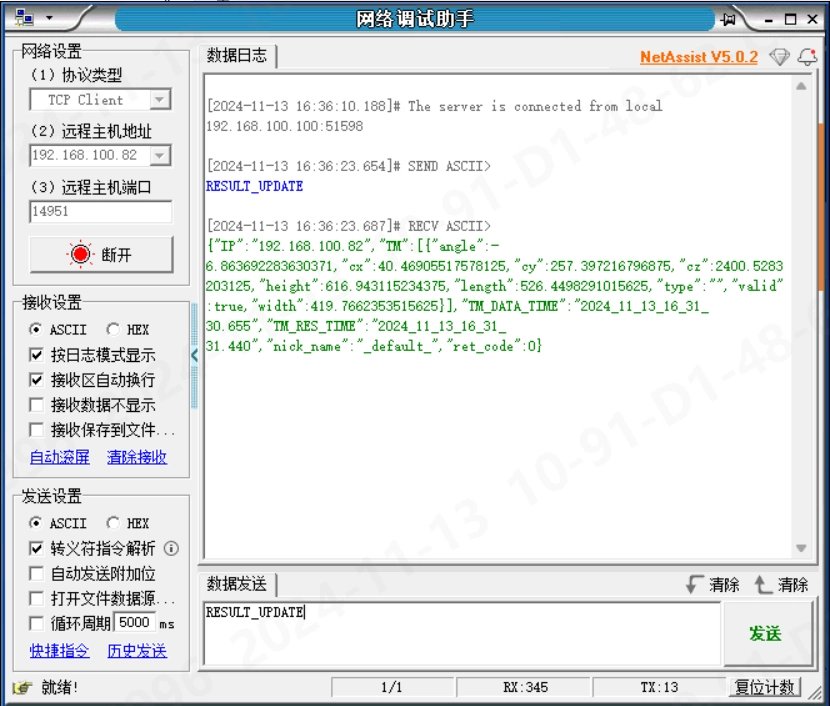

  1. 可通过 TCP 通讯获取体积检测结果。通过网络调试助手,远程相机 IP: 192.168.100.82,端口: 14951,发送 RESULT_UPDATE 可以看到返回的体积检测结果信息。

体积测量完整图文部署说明:图 56

8.2 UDP 通讯

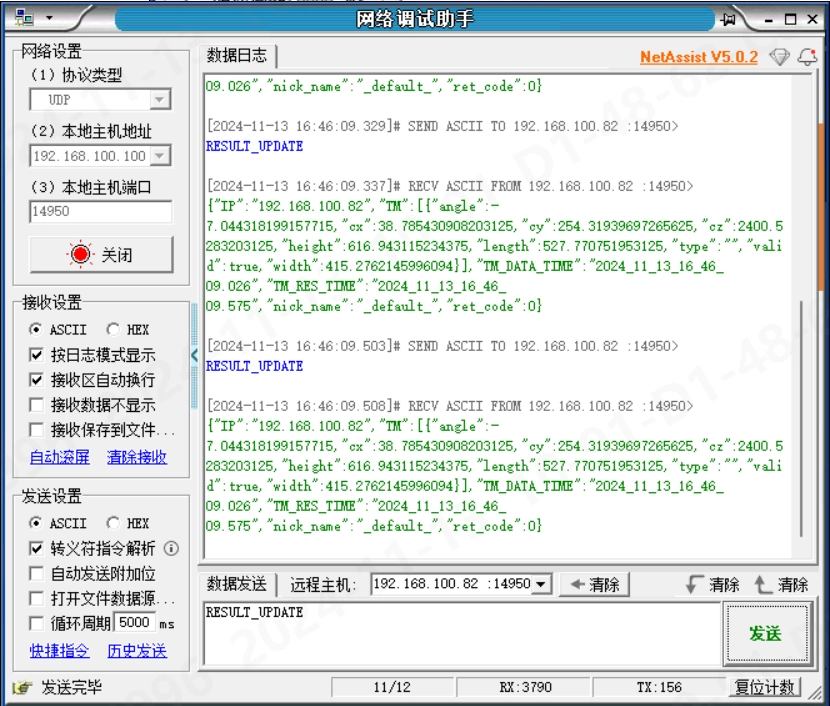

  1. 可通过 UDP 通讯获取体积检测结果。通过网络调试助手,远程相机 IP: 192.168.100.82,端口: 14950,发送 RESULT_UPDATE 可以看到返回的体积检测结果信息。

体积测量完整图文部署说明:图 57

8.3 HTTP通讯

  1. 可通过 HTTP 通讯获取体积检测结果,端口号:14952。

2、上层系统(WMS)对视觉发送结果获取信号,视觉返回一个 JSON 格式的字符串。

WMS -> 视觉

ㅤ

结果

含义

RESULT_UPDATE

触发视觉结果返回信号

视觉 -> WMS

ㅤ

结果

含义

IP

数据来源相机IP

TM

体积检测状态

angle

框选的物体角度

cx

框选物体x坐标

cy

框选物体y坐标

cz

框选物体z坐标

height

物体高度

length

物体长度

width

物体宽度

valid

置信度过低为false,否则为true

TM_DATA_TIME

体积检测数据提取时间

TM_RES_TIME

体积检测结果输出时间

nick_name

体积检测相机名称,相机内可配置

ret_code

返回码,0 为成功

9. 附录

{

“IP”:“192.168.100.82”, //相机IP

”TM”:[{

“angle”:-6.821981430053711, //框选物体角度

”cx”:39.98405456542969, //框选物体x坐标

”cy”:257.008056640625, //框选物体y坐标

”cz”:2400.63818359375, //框选物体z坐标

”height”:616.723876953125, //物体高度

”length”:525.5135498046875, //物体长度

”type”:"",“valid”:true, //置信度过低为false

”width”:419.761474609375}], //物体宽度

”TM_DATA_TIME”:“2024_11_13_16_37_47.422”, //体积检测数据时间

”TM_RES_TIME”:“2024_11_13_16_37_48.209”, //体积检测结果时间

”nick_name”:“_default_”, //体积检测相机命名

”ret_code”:0 // 返回码,0 为成功

}
